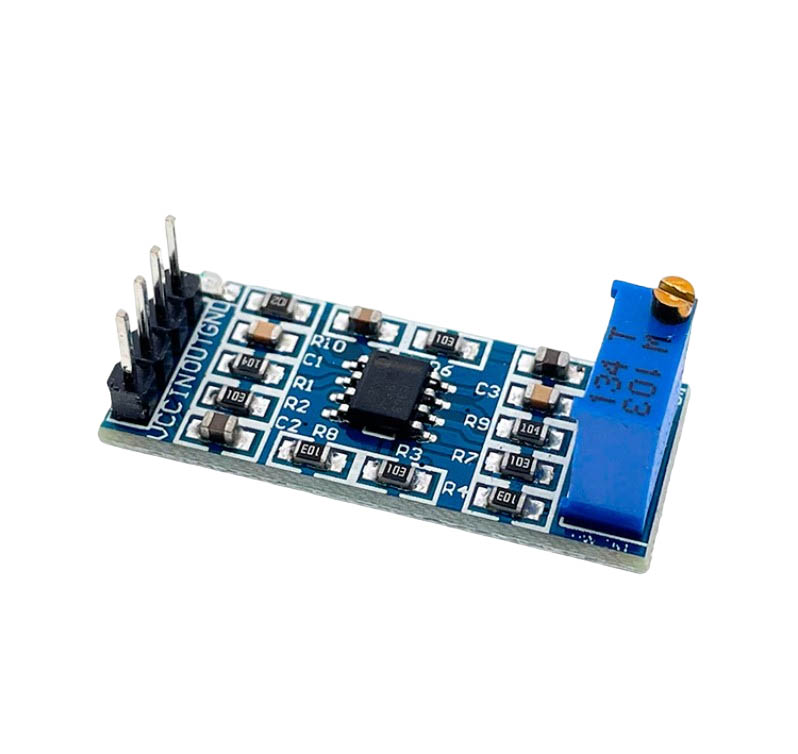

Модуль операционного усилителя на LM358

.Модуль операционного усилителя на LM358 необходим для усиления слабых сигналов с целью последующего считывания микроконтроллером, необходим для преобразования аналоговых данных.

Данный модуль построен на основе самого популярного ОУ общего применения — LM358. Он прост по конструкции, отличается встроенной защитой выходов, высоким входным сопротивлением и высоким максимальным коэффициентом увеличения. Имеется индикатор работы модуля в виде светодиода.

На модуле установлен переменный резистор для подстройки коэффициента усиления, максимальное значение при установленных сопротивлениях составляет 100. Подключение данного модуля интуитивно понятно, контакты входа и выхода подписаны на плате.

Характеристики:

Напряжение питание: 5-12 Вольт.

Потребляемый ток: <1мА.

Коэффициент усиления: до 100.

Габариты модуля: 32.7 × 13.3 × 10 mm.

.Внимание!!!! Модуль не поддерживает усиление сиигнала постоянного тока!!!
