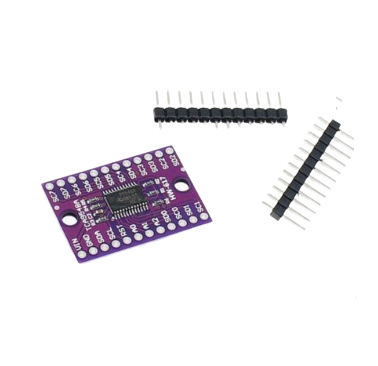

Модуль I2C-мультиплексора на TCA9548A (8 каналов)

Модуль I2C-мультиплексора на TCA9548A позволяет подключать к одной шине I2C до 8 устройств с одинаковым адресом и осуществлять попеременный обмен информации с ними. Поддерживается напряжение сигнальных линий до 5В и частота тактового сигнала до 400кГц.

Характеристики:

Напряжение питания: 1.65…5.5В

Потребляемый ток: до 100мА

Количество каналов: 8

Интерфейс: I2C до 400кГц

Логические уровни: 1.65…5В

Поддержка горячей замены устройств: да

Модуль основан на микросхеме TCA9548A – восьмиканальном мультиплексоре I2C с возможностью внешнего сброса.

Зачастую возникает необходимость подключить к одному микроконтроллеру несколько устройств, например, датчиков температуры, которые не имеют пинов конфигурации адреса и занимают один адрес. При попытке подключить их напрямую на шине возникнет ошибка, так как все устройства будут отвечать одновременно. Эти коллизии и позволяет разрешить предлагаемый модуль. Перед каждым сеансом обмена данных с не выбранным в данный момент устройством микроконтроллер должен связаться с мультиплексором, указать, какой канал активировать, и дальше работа с нужным устройством не будет отличаться от работы при обычном подключении, как если бы оно было одно на шине.

Мультиплексор имеет контакты конфигурирования собственного адреса, что обеспечивает подключение до 8 свичей на одну шину. Это позволяет подключить до 64 устройств с одинаковым адресом.

Подключение:

На модуле установлены все необходимые подтягивающие резисторы. Для выбора устройства по адресу 0x70 (по умолчанию) необходимо записать номер канала, от 0 до 7, после чего обмениваться данными напрямую.
