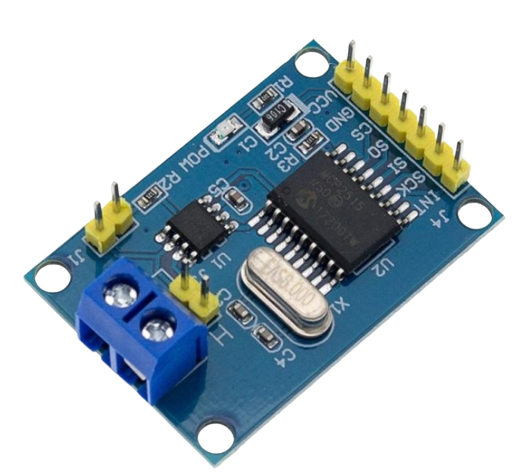

Модуль CAN Bus MCP2515 + TJA1050 (интерфейс SPI)

Модуль CAN Bus MCP2515 + TJA1050

Данный модуль устроен так, чтобы упростить работу подключаемых к CAN-шине устройств. Модуль MCP2515, использует внутреннюю логику обработки протокола CAN, фильтры, маски, буферы обмена и прочие средства обработки.

В CAN-Bus модуле так же распаян драйвер шины TJA1050, он является полудуплексным, дифференциальным CAN приемопередатчиком, который преобразует сигнал CAN шины в TTL сигнал. Модуль MCP2515 разработан для подключения по интерфейсу SPI, который интегрирован практически на всех производимых на сегодняшний день микроконтроллерах. Если Вы хотите считывать параметры устройств, подключенных к CAN шине автомобиля или управлять ими, то Вам не обойтись без этого модуля.

Характеристики:

СтандартCAN V2.0B

SPI интерфейсдо 10 МГц

Режимы SPIMode 0,0 Mode 1,1

Буфер приема сообщений2 шт.

6 фильтров29 бит

2 маски29 бит

Частота кварцевого резонатора8 мГц

Низкий ток потребления5 мА

Напряжение питания2,7 В .. 5,5 В

Рабочая температура-40°C .. +85°C
