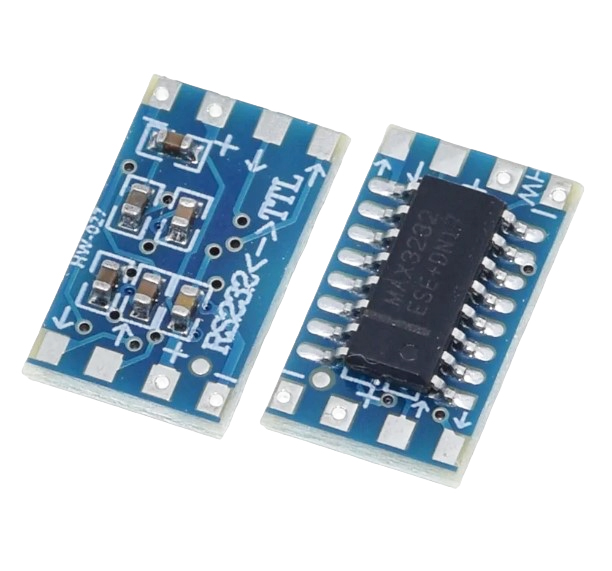

Мини преобразователь интерфейсов RS232/UART - TTL на MAX3232

Артикул: 14879

70 руб.

Наличие: 25 шт

_{В магазине: 25 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Мини преобразователь RS232/UART-TTL создан для тех проектов, в которых конечный размер и вес устройства является существенным условием.

Mini преобразователь RS232/UART-TTL позволяет организовывать двухсторонний обмен информацией для различных микроконтроллерных и перифериных устройств. Функционирует модуль Mini RS232/UART-TTL от напряжения 3-5.5В постоянного тока и потребляет ток без нагрузки 1мА.

Технические характеристики:

Питание: 3-5.5В постоянного тока DC

Потребление тока (без нагрузки, макс.): 1мА

Чип конвертера: MAX3232-ESE+

Каналы: 1

Интерфейсы: UART-TTL, RS232

Уровень логических сигналов: UART: 0-5В; RS232: ±25В (вход), ±15В (выход).

Скорость связи RS232, макс.: 120Кбод

Скорость связи UART-TTL, макс.: 1Мбод

Длина проводного сегмента RS232, макс.: 15м

Назначение выводов:

"+" — плюс напряжения питания 3-5.5В DC

"-" — минус напряжения питания 3-5.5В DC

"<-" — от микросхемы MAX3232, выход TXD для RS232/UART-TTL

"->" — к микросхеме MAX3232, вход RXD для RS232/UART-TTL

Пример подключения:
