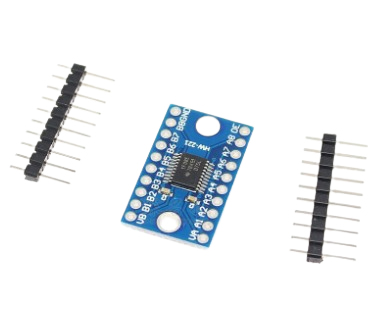

Двунаправленный преобразователь уровня сигнала на TXS0108E восемь линии

Двунаправленный преобразователь уровня сигнала на TXS0108E восемь линии.

Позволяет преобразовать 8 линии коммуникации

Очень полезное миниатюрное устройство для сопряжения модулей с контроллерами в том случае, если они имеют различные напряжения логической единицы.

Характеристики:

Микросхема: TXS0108E

Входящее напряжение: 3.3 В, 5 В

Количество каналов: 8

Диапазон напряжения: 1.8 – 6 В

Подключение:

“VB”- плюс напряжения питания для стороны “B” (1.65 В – 5.5 B)

B1….B8 – каналы для цифровых сигналов с более высоким напряжением (например 5 В)

GND – общий провод (минус)

VA – плюс напряжения питания для стороны “A” (1.2 В – 3.6 B)

A1…..A8 – каналы для цифровых сигналов с более низким напряжением (например 3.3 В)

OE – вход разрешающий работу конвертера (для этого на него подать высокий уровень соответствующий напряжению питания “VA”)

Для разрешения или запрета передачи сигналов у преобразователя уровней имеется вход “OE “- если на него подан высокий уровень, соответствующий напряжению питания “VA”, то передача разрешена. Если на “OE ” – низкий уровень, то все сигнальные выходы находятся в высоко-импедансном состоянии.

Для гарантии чтобы во время включения и выключения питания устройства, выходы были в выключенном состоянии, нужно подтянуть вход “OE” через резистор к “GND”.

Напряжение питания “VA” должно быть в пределах 1.2 В – 3.6 B. Напряжение питания “VB” должно быть в пределах 1.65 В – 5.5 B. Напряжение питания “VA” должно быть меньше или равно “VB”.
