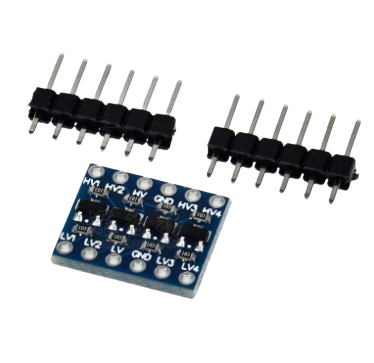

Двунаправленный преобразователь уровня сигнала 5-3.3в, четыре линии

Артикул: 10817

36 руб.

Наличие: 38 шт

_{В магазине: 38 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Двунаправленный преобразователь уровня сигнала 5-3.3в, четыре линии.

Позволяет преобразовать 4 линии коммуникации

Очень полезное миниатюрное устройство для сопряжения модулей с контроллерами в том случае, если они имеют различные напряжения логической единицы.

Устройство основано на четырех MOSFET транзисторах, благодаря чему преобразователь получил двунаправленную схему согласования логических уровней по четырем каналам, он может как повышать, так и понижать сигналы, эти функции используются для подключения UART, I2C и SPI интерфейсов.

Характеристики:

Колличество каналов: 4;
Входное напряжение: 5 В, 3.3 В;
Выходное напряжение: 3.3 В, 5 В;

Подключение:

К выводу HV подключается источник высокого напряжения (например 5в)

К выводу LV — низкого (например 3.3в)

Общий минус — к выводу GND

Теперь логическая единица высокого напряжения, поступающая на вывод HVi i={1,2,3,4} будет преобразована в логическую единицу низкого напряжения на выводе LVi

И наоборот, логическая единица низкого напряжения на выводе LVi будет преобразована в логическую единицу высокого напряжения на выводе HVi
