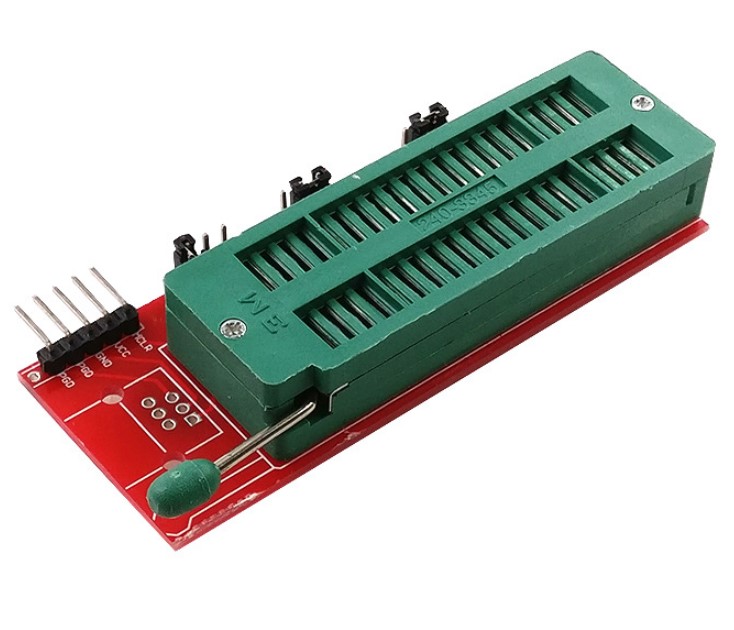

Адаптер ICD2 для программаторов PICkit 2, PICkit3

Адаптер ICD2 для программаторов PICkit 2, PICkit3, используется для удобной прошивки микроконтроллеров и EEPROM памяти в корпусах DIP8 – DIP40 с помощью программаторов PICkit 2 и PICkit 3.

Характеристики:

Совместимость с программаторами: PICkit 2 и PICkit 3;

Совместимые типы корпусов: DIP6, DIP8, DIP14, DIP16, DIP20, DIP24, DIP28, DIP32, DIP40;

Панель: ZIF 40-pin с нулевым усилием;

Расстояние между пазами ZIF панели: 2,54 мм;

Расстояние между рядами выводов ZIF панели: 5 – 17,5 мм;

Адаптер подключается напрямую к разъему программатора. Для правильного подключения адаптера к программатору нужно, чтобы вывод адаптера, обозначенный MCLR, подключался к пину программатора, который обозначен пиктограммой.
Адаптер оснащен 40-пиновой ZIF панелью с нулевым усилием. Расстояние между пазами ZIF панели 2,54 мм. Расстояние между рядами выводов ZIF панели 5 – 17,5 мм.
Для установки в ZIF панель микросхемы нужно поднять ручку-фиксатор, чтобы открыть пазы. Далее необходимо отсоединить микросхему, которую собираетесь программировать, от конечного устройства и установить её по ключу в пазы программатора (ключ должен указывать на ручку-фиксатор). Потом опустить ручку-фиксатор, чтобы зафиксировать микросхему.
Для настройки адаптера на плате есть три колодки контактов с джамперами, обозначенные J1, J2, J3. На обратной стороне платы адаптера есть обозначения, как устанавливать джамперы для программирования микросхем в разных корпусах.
