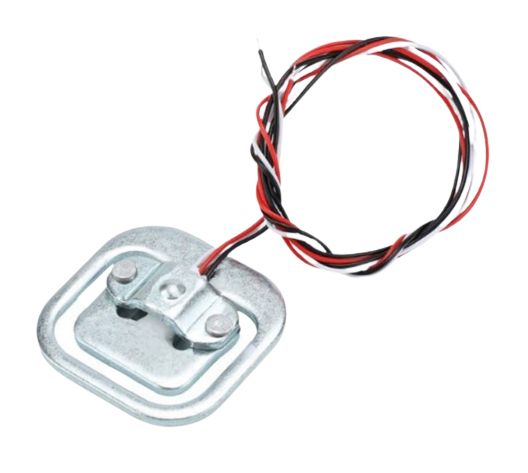

Тензодатчик полумостовой для весов до 50 кг

Тензодатчик 50кг — тензорезистивный датчик, предназначенный для создания на его основе весов, датчиков давления или концевых датчиков.

В основе своей конструкции имеет тонкоплёночные резисторы, которые изменяют своё сопротивление при деформации. Данные резисторы имеют в основе полумост, который необходимо либо дополнить резисторами до полного моста, либо подключать вместе с другим датчиком или датчиками, после чего данную связку можно подключить непосредственно к АЦП, который фиксирует изменения значений резисторов.

При установке датчика в рабочее положение необходимо жёстко закрепить боковые стенки, а центральную часть разместить так, чтобы она могла свободно прогибаться для фиксации изменения веса.

Показания тензодатчиков зависят от температуры окружающей среды — при разных температурах показания могут отличаться. Помните это и используйте "тарирование" (обнуление значений датчика) каждый раз при резких перепадах температуры. Если же работа датчика предполагается в условиях перепада температур в известном диапазоне, то вы можете воспользоваться одним из датчиков температуры и создать таблицу зависимости калибровочного коэффициента.

При помощи 4-х таких датчиков, модуля весов HX711, микроконтроллера и дисплея можно создать электронные весы на 200 кг.

Характеристики:
• Напряжение питания: DC 5…10 В;
• Диапазон рабочих температур: -10…+50 градусов Цельсия;
• Максимальный измеряемый вес: 50 кг;

Распиновка контактов:

Красный провод E+

Чёрный провод E-

Белый провод A+

Схема подключения к АЦП на HX711​ одного датчика:

Схема подключения четырех датчиков АЦП на HX711:

Размеры:
