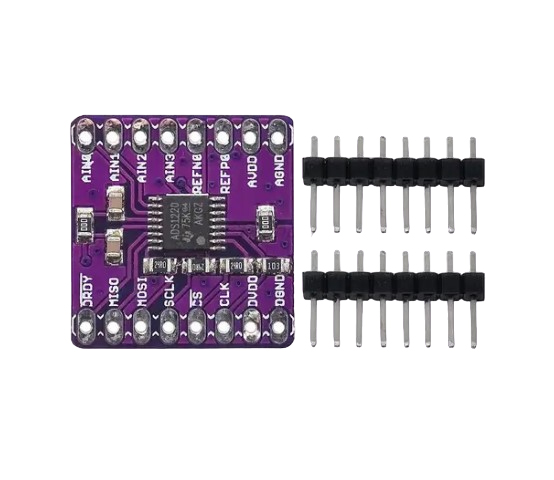

Модуль АЦП на ADS1220 24Bit, SPI

Преобразователи (АЦП) являются устройствами, которые принимают входные аналоговые сигналы и генерируют соответствующие им цифровые сигналы, пригодные для обработки микропроцессорами и другими цифровыми устройствами. Аналого-цифровые преобразователи (АЦП) предназначены для преобразования аналоговой величины в цифровой код.

ADS1220 — это прецизионный 24-разрядный аналого-цифровой преобразователь (АЦП), который предлагает множество встроенных функций для снижения стоимости системы и количества компонентов в приложениях, измеряющих слабые сигналы датчиков.

Устройство имеет два дифференциальных или четыре несимметричных входа через гибкий входной мультиплексор (MUX), малошумящий усилитель с программируемым коэффициентом усиления (PGA), два программируемых источника тока возбуждения, источник опорного напряжения, осциллятор, ключ нижнего плеча. и прецизионный датчик температуры.

Устройство может выполнять преобразования со скоростью передачи данных до 2000 выборок в секунду (SPS) с установкой за один цикл. При скорости 20 SPS цифровой фильтр обеспечивает одновременное подавление частот 50 и 60 Гц для шумных промышленных приложений. Внутренний PGA обеспечивает усиление до 128 В/В. Этот PGA делает ADS1220 идеально подходящим для приложений, измеряющих слабые сигналы датчиков, таких как термометры сопротивления (RTD), термопары, термисторы и резистивные мостовые датчики. Устройство поддерживает измерения псевдо- или полностью дифференциальных сигналов при использовании PGA. В качестве альтернативы устройство может быть сконфигурировано для обхода внутреннего PGA, при этом обеспечивая высокое входное сопротивление и коэффициент усиления до 4 В/В, что позволяет проводить несимметричные измерения.

Потребляемая мощность составляет всего 120 мкА при работе в режиме рабочего цикла.

Характеристики:

• Низкое потребление тока: от 120 мкА (тип.) в режиме рабочего цикла

• Широкий диапазон питания: от 2,3 В до 5,5 В.

• Программируемое усиление: от 1 В/В до 128 В/В

• Программируемая скорость передачи данных: до 2 тыс. выборок в секунду

• Эффективное разрешение до 20 бит

• Одновременное подавление 50 Гц и 60 Гц при 20 SPS с однотактным цифровым фильтром стабилизации

• Два дифференциальных или четыре несимметричных входа

• Двойные согласованные программируемые источники тока: от 10 мкА до 1,5 мА

• Внутреннее опорное напряжение 2,048 В: дрейф 5 ppm/°C (тип.)

• Внутренний осциллятор с точностью до 2%

• Внутренний датчик температуры: точность 0,5°C (тип.)

• SPI-совместимый интерфейс (режим 1)
