Модуль АЦП на ADS1256 24Bit, SPI

24-битный 8-канальный модуль АЦП высокого разрешения ADS1256. Идеально подходит для любой платформы микроконтроллера с шиной SPI.

ADS1256 — это 24-битный аналого-цифровой (АЦП) преобразователь с чрезвычайно низким уровнем шума, который обеспечивает комплексное измерительное решение с высоким разрешением для самых требовательных приложений.

Преобразователь состоит из дельта-сигма (ΔΣ) модулятора четвертого порядка, за которым следует программируемый цифровой фильтр. Гибкий входной мультиплексор обрабатывает дифференциальные или несимметричные сигналы и включает в себя схему для проверки целостности внешнего датчика, подключенного к входам.

Выбираемый входной буфер значительно увеличивает входное сопротивление, а малошумящий усилитель с программируемым коэффициентом усиления (PGA) обеспечивает коэффициент усиления от 1 до 64 с двоичным шагом. Программируемый фильтр позволяет пользователю оптимизировать разрешение до 23 бит без помех и скорость передачи данных до 30 тыс. выборок в секунду (SPS). Преобразователи обеспечивают быстрое циклическое переключение каналов для измерения мультиплексированных входов, а также могут выполнять однократные преобразования, которые выполняются всего за один цикл.

Связь осуществляется через SPI-совместимый последовательный интерфейс, который может работать по 2-проводному соединению. Встроенная калибровка поддерживает как самостоятельную, так и системную коррекцию ошибок смещения и усиления для всех настроек PGA. Для общего использования предусмотрены двунаправленные цифровые входы/выходы и программируемый драйвер тактового выхода.

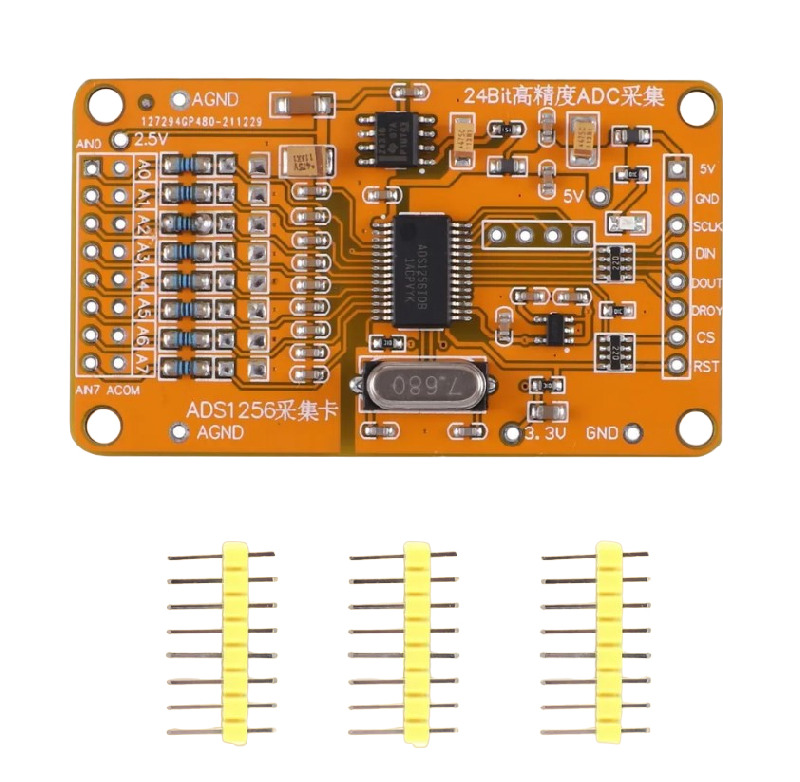

Плата поставляется полностью собранной, штырьковые разъемы включены в комплект, но не припаяны к плате.

Он разработан, чтобы максимально эффективно использовать возможности ADS1256, включая:

Конденсаторы фильтра на каждом из восьми входов

Высокоскоростной линейный стабилизатор мощности с низким уровнем шума, высоким PSRR и низким током покоя

Встроенный источник опорного напряжения 2,5 В и полноценный фильтр нижних частот для подавления низкочастотного шума.

Характеристики:

Разрядность АЦП: 24 бит

Кол-во измерительных каналов: 8

Частота захвата сигнала: 30кГц

Цифровой интерфейс: SPI

Эффективная разрядность АЦП: 23 бит

Потребляемая мощность: 36мВт

Аналоговое напряжение питания: 5В

Цифровое напряжение питания: 1.8 - 3.6В

Рабочая Температура: - 40 ... + 85 C

Размеры: 60 х 35 мм.
