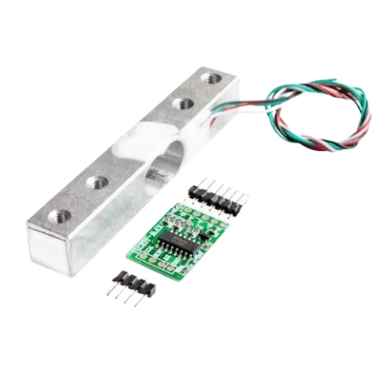

Тензодатчик мостовой для весов до 20 кг + HX711

Тензодатчик мостовой для весов до 20 кг — тензорезистивный датчик, предназначенный для создания на его основе весов, датчиков давления или концевых датчиков.

Датчик представляет собой прямоугольный брусок из алюминиевого сплава, с отверстием в центре. На его боковые поверхности нанесены тонкоплёночные резисторы, соединённые по мостовой схеме, поэтому резистивный датчик имеет 4 гибких вывода. Все элементы датчика залиты эпоксидным компаундом. На бруске предусмотрены резьбовые отверстия для крепления его к основанию и для установки пластины под измеряемый груз. Для того чтобы резисторы изменяли своё сопротивление, тензометрический датчик должен одним концом фиксироваться на основании, а на другой его конец должен действовать груз так, чтобы возникла деформация бруска и, соответственно, плёночных резисторов. Для того чтобы преобразовать аналоговый сигнал с выхода тензорного датчика в двоичный код, применяется аналого-цифровой преобразователь (АЦП) НХ711.

Показания тензодатчиков зависят от температуры окружающей среды — при разных температурах показания могут отличаться. Помните это и используйте "тарирование" (обнуление значений датчика) каждый раз при резких перепадах температуры. Если же работа датчика предполагается в условиях перепада температур в известном диапазоне, то вы можете воспользоваться одним из датчиков температуры и создать таблицу зависимости калибровочного коэффициента.

Характеристики:
• Напряжение питания: DC 5…10 В;
• Диапазон рабочих температур: -10…+50 градусов Цельсия;
• Максимальный измеряемый вес: 20 кг;

Размеры: 75х12,7х12,7 мм.

Распиновка контактов:

• Красный – Е +
• Чёрный – Е –
• Белый – А –
• Зелёный – А +

Прецезионный АЦП для электронных весов на HX711 - аналого-цифровой преобразователь с частотой дискретизации 24 бит и встроенным малошумящим операционным усилителем. Мультиплексор позволяет выбирать один из двух имеющихся входных каналов. Канал А имеет программируемый выбор коэффициента усиления, который может быть 64 или 128. Канал В работает с предустановленным коэффициентом, равным 32.

В состав микросхемы входит интегральный стабилизатор напряжения, что исключает необходимость применения внешнего стабилизатора. На вход синхронизации может быть подан любой импульсный сигнал от внешнего источника, вместе с тем АЦП допускает работу от встроенного генератора.

Основные технические характеристики НХ711:

Разрядность АЦП – 24 бит

Усиление по входу А – 64 или 128

Усиление по входу В – 32

Частота измерений – 10 или 80 раз в секунду

Питающее напряжение – 2,6-5,5 В

Потребляемый ток – менее 10 мА

Входное напряжение – ± 40 мВ

На плате с АЦП имеются два разъёма – J1 и JP2, на которых имеются следующие обозначения:

J1

E –, E + питание тензорного моста

A –, A + дифференциальный вход канала А

В –, В + дифференциальный вход канала В

JP2

GND, VCC питание

DT, SCK – информационные шины

Схема подключения к АЦП на HX711​ :
