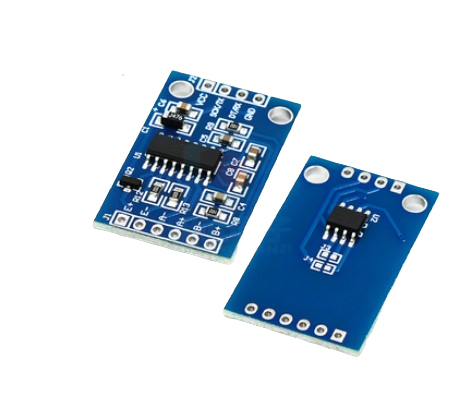

Прецезионный АЦП для электронных весов на HX711 (синяя плата)

Прецезионный АЦП для электронных весов на HX711 (синяя плата).

-Два дифференциальных входных канала

-Встроенный активный малошумящий PGA с выбираемым усилением 32 (канал В), 64 или 128 (канал А)

-Встроенный стабилизатор питания для тензодатчиков

-Встроенный генератор, не требующий внешних компонентов с дополнительным внешним кристаллом

-Простое цифровое управление и последовательный интерфейс

-Возможность выбора выходной скорости передачи данных: 10 (по-умолчанию) или 80 измерений в секунду (устанавливается перемычкой на плате).

-Потребляемый ток с учетом встроенного аналогового регулятора питания: нормальная работа <1,5 мА, отключение питания <1 мкА

-Диапазон напряжения питания: 2,6 ... 5,5 В

-Диапазон рабочих температур: -40 ... + 85 ℃.

Назначение контактов:

E+, E- питание тензодатчиков;

A-, A+ дифференциальный вход канала А;

B-, B+ дифференциальный вход канала B;

SD - экранирование;

VCC - напряжение питания;

GND – общий контакт;

DT – линия данных;

SCK – линия синхронизации.
