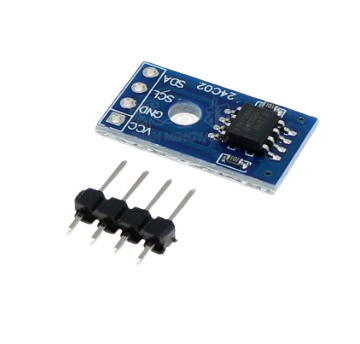

Модуль памяти EEPROM на AT24C02 V2.0

Пространство памяти модуля EEPROM AT24CO2, объемом 2048 бит, организовано в виде 256 8-битных слов. Устройство оптимизировано для применения в условиях высоких требований к экономии энергии и размеров.

Назначение выводов модуля: SCL (Serial Clock) — используется для синхронизации обмена данными; SDA (Serial Data) — двунаправленный порт приема/передачи данных. Изменение данных происходит в течении короткого периода времени на шине SCL.

Начало передачи данных происходит по условию перехода из высокого в низкий уровень при высоком состоянии SCL, после чего следует любая команда управления. Переход из низкого в высокий уровень переводит микросхему в режим ожидания.

Адресные биты и биты данных передаются в виде последовательного кода в 8-битном формате. Подтверждение получения каждого слова — отправка устройством ноля. Режим ожидания с низким энергопотреблением включается сразу при подаче питания на микросхему, либо после получения команды STOP.

Напряжение питания модуля от 1,7 до 5,5 В; частота работы — 400 кГц (при питании до 2,7 В) или до 1 МГц (5В); цикл записи 5 мс; количество циклов записи/чтения — 1 млн.; хранение данных — 100 лет.

Характеристики:

Напряжение питания: 1,7 – 5,5 В

Объём: 2048 бит

Частота работы: 400 кГц (при питании до 2,7 В),  до 1 МГц (при питании 5 В)

Цикл записи: 5 мс

Количество зиклов записи-чтения: 1 000 000

Срок хранения данных: 100 лет

Интерфейс: I2C

ESD-защита: > 3 КВ

Автосинхронизирующийся цикл записи: максимально 10 мс
