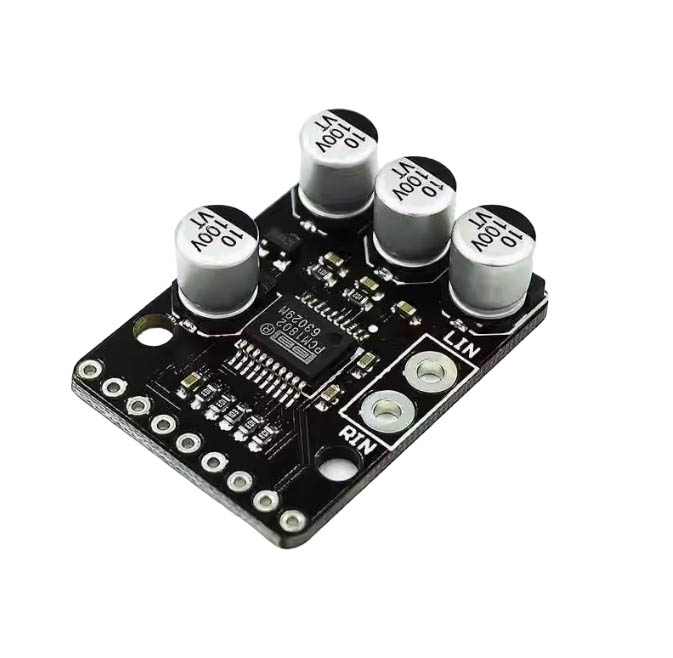

Модуль Delta-Sigma АЦП на PCM1802

Преобразователи (АЦП) являются устройствами, которые принимают входные аналоговые сигналы и генерируют соответствующие им цифровые сигналы, пригодные для обработки микропроцессорами и другими цифровыми устройствами. Аналого-цифровые преобразователи (АЦП) предназначены для преобразования аналоговой величины в цифровой код.
PCM1802 это 24-битный Delta-Sigma аналогово-цифровой преобразователь со встроенным сглаживающим фильтром и фильтром передискретизации прореживания,  частотой дискретизации от 16 до 96 кГц.

РСМ1802 НЕ использует никакой последовательный интерфейс, поэтому не имеет тактовой частоты SPI, но вместо этого использует три тактовых частоты управления.

Характеристики:

• Микросхема модуля: РСМ1802
• Напряжение питания: аналог 5 Вольт, цифра 3,3 Вольта.
• Частота дискретизации: от 16  до 96 кГц
• Режим аудио интерфейса РСМ
• Разрядность АЦП: 24
• Соотношение сигнал/шум: 105 дБ
• Четыре формата данных.
• Системные часы: 256 fS,384 fS,512 fS,768 fS.
• Режимы ведомого и ведущего.
• Диапазон затухания: -65 дБ.
• Диапазон рабочих температур: от -40 до +105

Распиновка контактов:

5V - питания аналог.

3,3V - питания цифра.

GND - общий (-).

SCK — вход системного тактового сигнала

PDW — это управление отключением питания, активный уровень которого низкий.

LRCK — это вход и выход тактовой частоты выборки

FSY — это синхронизированный кадровый тактовый ввод и вывод

BCK — это битовый тактовый вход и выход

DOUT — это просто последовательный выход.

Схема обнаружения системных часов, когда PCM1802 находится в подчиненном режиме, должна обнаружить, что часы для fs ~= 44,1 кГц частота дискретизации для 256*fs и 768*fs:

Размеры модуля:
