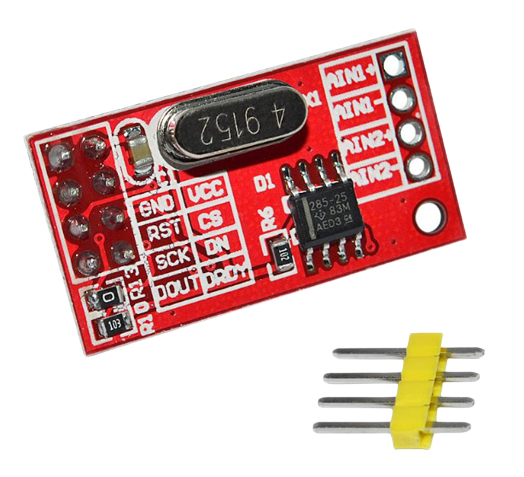

Модуль АЦП на TM7705

Преобразователи (АЦП) являются устройствами, которые принимают входные аналоговые сигналы и генерируют соответствующие им цифровые сигналы, пригодные для обработки микропроцессорами и другими цифровыми устройствами. Аналого-цифровые преобразователи (АЦП) предназначены для преобразования аналоговой величины в цифровой код.

Устройство имеет два независимых канала, каждый из которых оснащён усилителем с настраиваемым коэффициентом до 128, так что проблем со слабыми источниками не будет.

Модуль АЦП на ТМ7705, может работать при напряжении как 3, так и 5 В. Максимальная потребляемая сила тока в режиме ожидания – 8 мкА, что не станет препятствием использованию модуля при батареечном или аккумуляторном питании.

Данный модуль можно использовать для замены уже имеющегося в микроконтроллере АЦП, его разрядность – 16 бит, что в 64 раза точнее встроенных в ATmega 10-битных (65536 значений против 1024).

Характеристики:

Чип: TM7705 (Аналог AD7705)

Количество каналов: 2

Разрядность АЦП: 16 бит

Цифровой интерфейс: Serial, SPI

Коэффициент усиления: 1...128

Напряжение питания: 3,3...5 В.

Источник опорного напряжения: LM285-2.5

Размеры:
