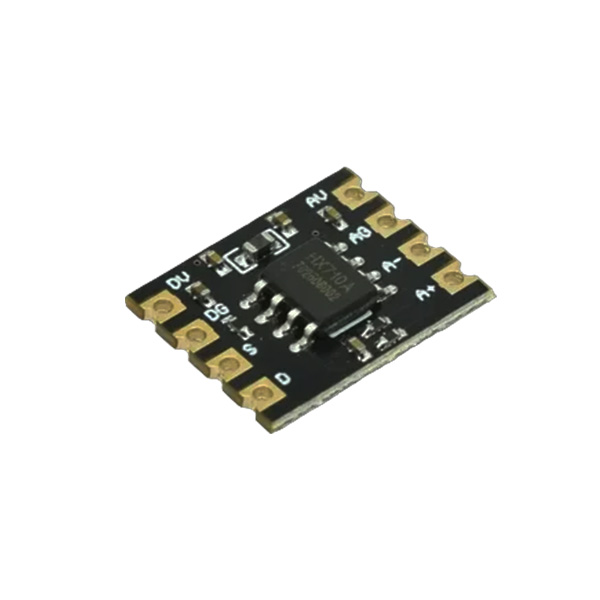

Модуль АЦП на HX710A 24Bit, I2C

Преобразователи (АЦП) являются устройствами, которые принимают входные аналоговые сигналы и генерируют соответствующие им цифровые сигналы, пригодные для обработки микропроцессорами и другими цифровыми устройствами.

Аналого-цифровые преобразователи (АЦП) предназначены для преобразования аналоговой величины в цифровой код.

Рабочее напряжение: 2,6 ~ 5,5 В

Минимальное потребление тока: 1,2 мкА;

Разрешение: 24 бит;

Тип интерфейса: I2C;

Этот модуль имеет двухпроводный интерфейс для передачи данных, линия связи состоит из SCK и DOUT, используемых для чтения данных, выбора скорости выходных данных и входного сигнала. Если на выводе вывода данных отсутствует высокий уровень, это указывает на то, что аналого-цифровой преобразователь не готов выводить данные. В этом случае входной сигнал SCK последовательного тактового генератора должен иметь низкий уровень.

После того, как DOUT перейдет с высокого уровня на низкий уровень, sCK должен ввести от 25 до 27 различных тактовых импульсов. По нарастающему фронту первого тактового импульса будет считываться старший бит (KSB) 4-битных данных до тех пор, пока не завершится 24-й тактовый импульс, а 24-битные выходные данные будут завершаться от старшего бита до самого младшего бита. Тактовые импульсы с 25 по 27 используются для выбора скорости выходных данных и входного сигнала для следующего аналого-цифрового преобразования.

HX710 — это 24-битный преобразователь &/D, предназначенный для высокоточных электронных весов. По сравнению с другими чипами того же типа, чип обладает преимуществами высокой интеграции, быстрого отклика и сильной защиты от помех.

Стоимость всей машины снижается, а производительность и надежность всей машины улучшаются. Коэффициент усиления входного малошумящего усилителя равен 128.

Когда опорное напряжение VFEF равно 5, амплитуда соответствующего полного дифференциального входного сигнала составляет ±20 мВ.

Встроенный тактовый генератор не требует каких-либо внешних устройств. Цифровой датчик температуры в чипе HX710A может напрямую считывать температуру в чипе, то есть в системе. HX710B можно использовать для определения напряжения аккумулятора путем определения разницы напряжений < DVDd-AVDD).
