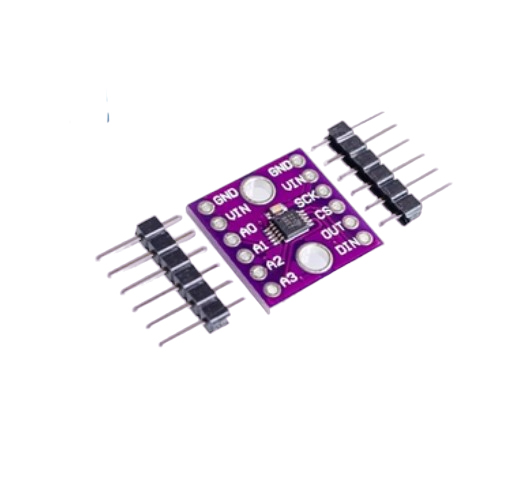

Модуль АЦП на ADS1118 16Bit, SPI

Преобразователи (АЦП) являются устройствами, которые принимают входные аналоговые сигналы и генерируют соответствующие им цифровые сигналы, пригодные для обработки микропроцессорами и другими цифровыми устройствами. Аналого-цифровые преобразователи (АЦП) предназначены для преобразования аналоговой величины в цифровой код.

Характеристики:

Низкое потребление тока: непрерывный режим: всего 150 мкА, одиночный режим: автоматическое отключение питания

Напряжение питания: DC2-5,5 В

Температура рабочей среды: -40°C ~ 125°C

Температурное разрешение: 0,03%

Точность температуры: 0,4 ° C

Тип интерфейса связи: SPI

Размеры: 16 x 16,6 x 2,43 мм с двумя монтажными отверстиями M3.

Распиновка контактов:

VIN: Питание модуля – 3,3 В.

GND: Земля

SCK: часы SPI

MOSI: контакт приема данных SPI

MISO : вывод передачи данных SPI

CS: контакт выбора чипа SPI

A0-3 : Аналоговые входы 0-3
