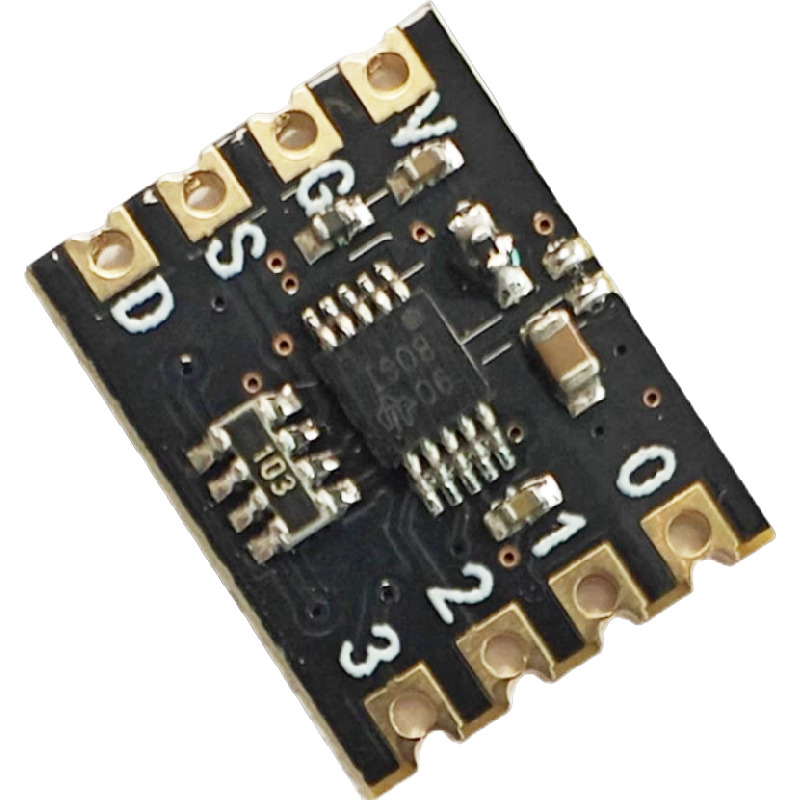

Модуль АЦП на ADS1115 16Bit, I2C

Преобразователи (АЦП) являются устройствами, которые принимают входные аналоговые сигналы и генерируют соответствующие им цифровые сигналы, пригодные для обработки микропроцессорами и другими цифровыми устройствами. Аналого-цифровые преобразователи (АЦП) предназначены для преобразования аналоговой величины в цифровой код.

Модуль АЦП на ADS1015 содержит все необходимые для работы внешние компоненты. АЦП-модуль совместим с I2C шиной. Оснащен программируемым усилителем и цифровым компаратором. Встроенный усилитель с программируемым коэффициентом усиления (PGA) предлагает диапазоны входных сигналов от ±256 мВ до ±6.144 В, что позволяет проводить точные измерения больших и малых напряжений. ADS1015 имеет входной мультиплексор (MUX), который позволяет выполнять два дифференциальных или четыре несимметричных входных измерения.Выполняет преобразования со скоростью передачи данных от 8 до 860 выборок в секунду (SPS).

Характеристики:

• Напряжение питания: 2V – 5,5V;
• Минимальное потребление тока: 150 мкА;
• Разрешение: 16 бит;
• Тип интерфейса: I2C;
• Количество входов: 4 несимметричных или 2 дифференциальных;
• Напряжение смещения: 100мкВ;
• Настраиваемая скорость обработки данных: 8-860 выборок/сек.
• Диапазон рабочих температур: -40ОС…+125ОС;
• Размеры: 14,86 х 11,5 мм.

Описание выводов:

VCC и GND отвечают за питание микросхемы ADS1115. Модуль может работать в диапазоне от 2В до 5.5В.

Наличие выводов SCL и SDA говорит  о том, что модуль общается с ведущим устройством по протоколу I2C. Дополнительно устанавливать подтягивающие резисторы на шину нет необходимости, так как они уже предусмотрены в конструкции модуля..

A0, A1, A2, A3 – входы АЦП, которые могут быть настроены как 4 одиночных канала или 2 дифференциальных. В последнем случае появляется возможность измерять разность потенциалов между выводами A0-A1 и A2-A3.
