Модуль АЦП на ADS1015

Преобразователи (АЦП) являются устройствами, которые принимают входные аналоговые сигналы и генерируют соответствующие им цифровые сигналы, пригодные для обработки микропроцессорами и другими цифровыми устройствами. Аналого-цифровые преобразователи (АЦП) предназначены для преобразования аналоговой величины в цифровой код.

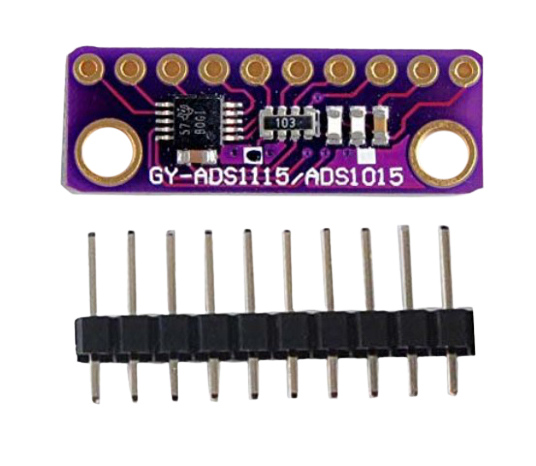

Модуль АЦП на ADS1015 содержит все необходимые для работы внешние компоненты. АЦП-модуль совместим с I2C шиной. Оснащен программируемым усилителем и цифровым компаратором. Встроенный усилитель с программируемым коэффициентом усиления (PGA) предлагает диапазоны входных сигналов от ±256 мВ до ±6.144 В, что позволяет проводить точные измерения больших и малых напряжений. ADS1015 имеет входной мультиплексор (MUX), который позволяет выполнять два дифференциальных или четыре несимметричных входных измерения.Выполняет преобразования со скоростью передачи данных от 8 до 860 выборок в секунду (SPS).

Характеристики:

• Микросхема модуля: ADS1015
• Интерфейс: I2C
• Напряжение питания: от 2В до 5В
• Потребляемый ток в непрерывном режиме: 150 мкА
• Тактовый гнератор: встроенный
• Разрядность АЦП: 12 (со знаком)
• Количество каналов: 4 или 2 дифференциальных
• Диапазон входных напряжений: от ±256мВ до ±6.144В
• Входной усилитель: усиление до х16
• Источник опорного напряжения: встроенный
• Частота оцифровки: от 128 до 3300 отсчётов в секунду
• Диапазон адресов: от 0x48 до 0x4B
• Диапазон рабочих температур: от -40 до +125

Размеры:

Описание выводов:

V и G отвечают за питание микросхемы ADS1015. Модуль может работать в диапазоне от 2В до 5.5В.

Наличие выводов SCL и SDA говорит  о том, что модуль общается с ведущим устройством по протоколу I2C. Дополнительно устанавливать подтягивающие резисторы на шину нет необходимости, так как они уже предусмотрены в конструкции модуля.

ADDR – задаёт один из 4-х возможных адресов модуля.  Данная функция имеет смысл при использовании нескольких ADS1015 на одной шине I2C.

ALERT – выход компаратора, который удобно использовать для оповещения управляющего устройства.

A0, A1, A2, A3 – входы АЦП, которые могут быть настроены как 4 одиночных канала или 2 дифференциальных. В последнем случае появляется возможность измерять разность потенциалов между выводами A0-A1 и A2-A3.
