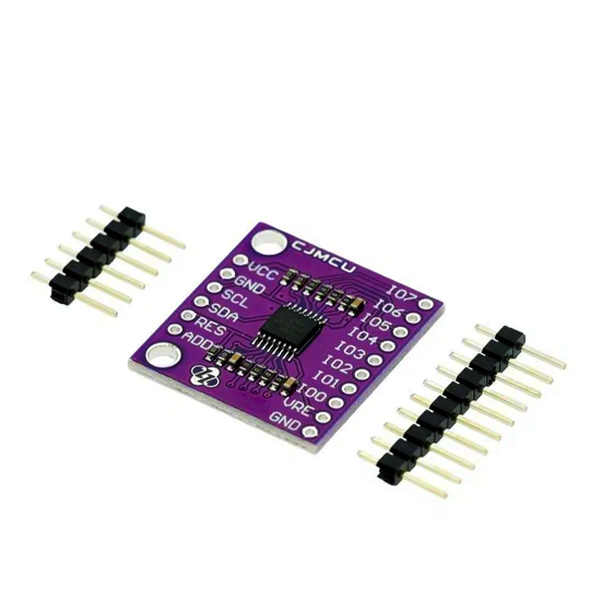

Конфигурируемый преобразователь AD5593 АЦП/ЦАП 12-bit 8-каналов

AD5593R имеет восемь входных/выходных (I/O) контактов, которые могут быть независимо сконфигурированы как выходы цифро-аналогового преобразователя (ЦАП), входы аналого-цифрового преобразователя (АЦП), цифровые выходы или цифровые входы. Когда входной/выходной контакт сконфигурирован как аналоговый выход, он управляется 12-битным ЦАП. Выходной диапазон ЦАП составляет от 0 В до VREF или от 0 В до 2 × VREF. Когда входной/выходной контакт сконфигурирован как аналоговый вход, он подключается к 12-битному АЦП через аналоговый мультиплексор. Входной диапазон АЦП составляет от 0 В до VREF или от 0 В до 2 × VREF. Входные/выходные контакты также могут быть сконфигурированы как универсальные цифровые входные или выходные контакты (GPIO). Состояние выводов GPIO можно установить или считать обратно, обратившись к регистру данных записи GPIO и регистрам конфигурации чтения GPIO, соответственно, через операцию записи или чтения I2C.
AD5593R имеет встроенный опорный источник 2,5 В, 20 ppm/°C, который по умолчанию отключен, и встроенный индикатор температуры, который показывает температуру кристалла. Значение температуры считывается обратно как часть последовательности чтения АЦП.

Размер платы: 24х26мм

Измерение температуры: -40 ~ 105 ° C

Напряжение питания: 2,7-5 VDC

Частота выборки: 400 kHz
