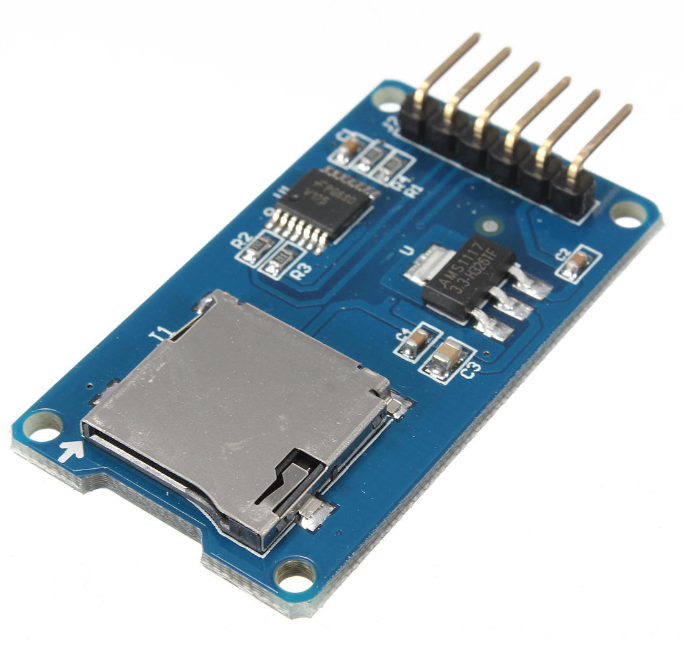

MicroSD card модуль для Arduino V2.0

Модуль предназначен для записи и чтения данных с SD карты, устанавливаемой в контейнер смонтированный на плате. Модуль Mini SD / Micro SD CARD соединяется с другими модулями прибора через интерфейс SPI. Позволяет значительно увеличить память прибора на основе микроконтроллера имеющего интерфейс SPI. Предназначен для использования в устройствах, цифровая часть которых имеет питание 5 В.
Применяется для хранения графических данных выводимых на ЖКИ индикаторы, хранения аудио данных речевых сообщений и музыкального сопровождения работы различных устройств. Используется в автоматических регистраторах для хранения таблиц регистрируемых данных и ведения электронного журнала регистрации событий.

Характеристики

Питание
            напряжение 4,5 – 5,5 В
            ток, мА
                        минимальный 0,2
                        номинальный 80
                        максимальный 200
Уровни напряжения интерфейса 3,3 или 5 В
Поддерживаемы типы карт памяти:
            Micro SD до 2 ГБт
            Micro SDHC до 32 ГБт
Размеры 42 х 24 х 12 мм
Крепежные отверстия под винты М2

Схема модуля Mini SD / Micro SD CARD


Для питания SD карты напряжение 3,3 В поступает от микросхемы стабилизатора напряжения AMS1117–3.3. При работе с прибором имеющим питание 5 В возникает проблема согласования уровней напряжений сигналов между картой и прибором. Для решения этой проблемы в модуль Mini SD / Micro SD CARD установлена микросхема 74VHC125MCT  – четыре буфера с допустимым входным и выходным напряжением 5 В. Микросхема 74VHC125MCT согласует уровни сигналов в линиях шины SPI между картой памяти и другими устройствами на шине SPI имеющими питание 5 вольт.

Подключение

На плату модуля Mini SD / Micro SD CARD нанесена маркировка контактов.

GND и VCC – подключение источника питания напряжением 5 В.
MISO, MOSI, SCK, CS – интерфейс SPI.
