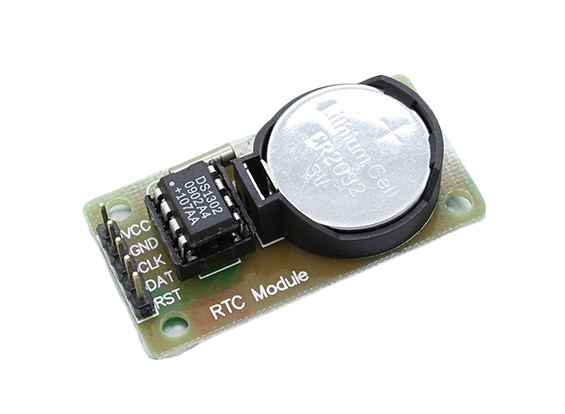

Часы реального времени DS1302

Часы реального времени

Продолжают отсчёт времени даже при выключенном питании (в микросхеме имеется встроенная схема, определяющая аварийное отключение питания и автоматически подключающая резервную батарейку).

Микросхема Dallas DS1302 представляет собой часы реального времени с календарем и дополнительной памятью NW SRAM (56 байт), подключается к микроконтроллеру при помощи шины I2C. Количество дней в месяце рассчитывается с учетом високосных лет до 2100 года.

Схема включения:

Часы на микросхеме Dallas DS1302 собираются очень просто, с минимальным количеством внешних элементов: три резистора, кварцевый резонатор и батарейка резервного питания (обычно литиевая «таблетка», которой, по уверению производителей микросхемы должно хватить лет на 10).

Характеристики:

- работа через I2C интерфейс;
- часы : минуты : секунды AM/PM;
- день недели, число, месяц, год;
- учет высокосных лет;
- точный календарь до 2100 года;
- батарея в комплекте;
- есть 1Гц вывод;
- 56 байт памяти доступно пользователю
