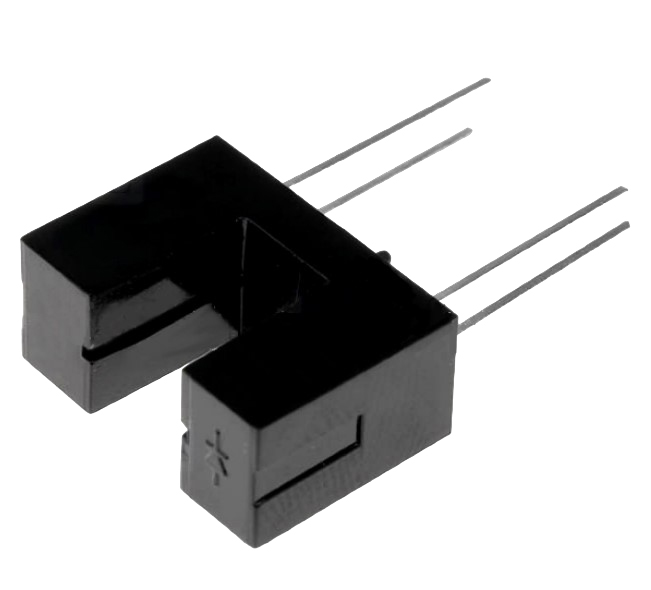

Щелевой оптический датчик ITP9606

Щелевой оптический датчик ITP9606.

Щелевой оптический датчик, или фотопрерыватель - это датчик, состоящий из инфракрасного излучателя и инфракрасного детектора, расположенных друг на против друга. Здесь применяется принцип прерывания света, когда объект проходит через датчик. В основном фотопрерыватель состоит из двух частей: передатчика и приемника. Передатчик (ИК-светодиод) излучает инфракрасный сигнал, а затем он поступает на приемник. Если луч между передатчиком и приемником прерывается, то приемник меняет уровень выходного сигнала.

Данный датчик используется для многих приложений, включая оптические концевые выключатели (в станках и 3D принтерах), измерение скорости или обнаружение объектов и т. д.

Этот компонент совместим с макетными и монтажными платами с шагом 2,54 мм.

Спецификация:

• Пиковая длина волны: 940 нм
• Угол обзора: 60°
• Вход
  • Обратное напряжение: 5 В
  • Обратный ток: 10 мкА
  • Прямое напряжение: 1,2 - 1,5 В
  • Прямой ток: 50 мА
  • Рассеиваемая мощность: 75 мВт
  • Пиковый прямой ток: 1 А
• Выход
  • Напряжение коллектор-эмиттер: 30 В
  • Напряжение эмиттер-коллектор: 5 В
  • Ток коллектора: 20 мА
  • Рассеиваемая мощность коллектора: 75 мВт
  • Темновой ток: 100 нА
  • Напряжение насыщения коллектор-эмиттер: 0,4 В
• Время нарастания: 15 мкс
• Время спада: 15 мкс
• Рабочая температура: -25~+85 °C
• Температура хранения: -40~+85 °C
• Температура пайки припоем: 260 °C
• Размеры (без выводов): 14 х 10 х 6 мм
• Ширина паза: 5 мм
