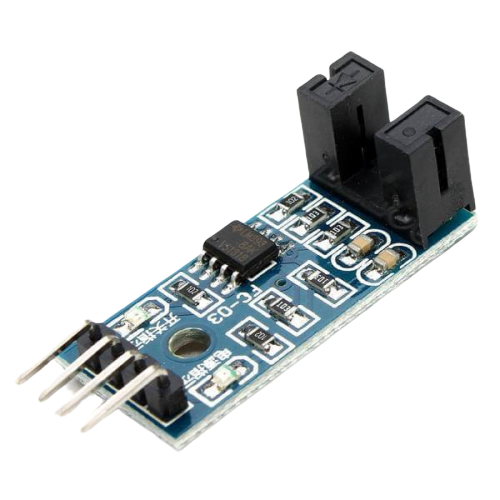

Щелевой оптический датчик скорости вращения FC-03 (датчик скорости)

Концевой оптический датчик скорости вращения FC-03 (Концевой выключатель) снабжен специальным штырьковым разъемом для подключения к плате микроконтроллера Arduino, AVR, ARM и др. Модуль имеет специальное отверстие в плате, что облегчает его монтаж и крепление на любую роботизированную платформу или шасси робота. Используется для определения скорости двигателя, подсчета импульсов, обнаружения препятствия. Принцип – определение объекта (преграды) между прорезями. Так же этот модуль можно использовать в качестве высокоточного концевого выключателя, датчика положения.

НАЗНАЧЕНИЕ ВЫВОДОВ

VCC: + питание

GND: Общий

DO: Цифровой выход

АО: Аналоговый выход

ХАРАКТЕРИСТИКИ

Напряжение питания: 3,3В - 5В;

Ширина паза датчика: 5 мм;

Тип выхода: аналоговый и цифровой;

Используемый компаратор: LM393;

Индикаторы: Питание, Состояние выхода;

Размеры модуля: 38 x 14 x 7 мм;

Ток потребления энкодера: 1.4 мА;

Рабочая температура: от 0°C ~ + 70°C;
