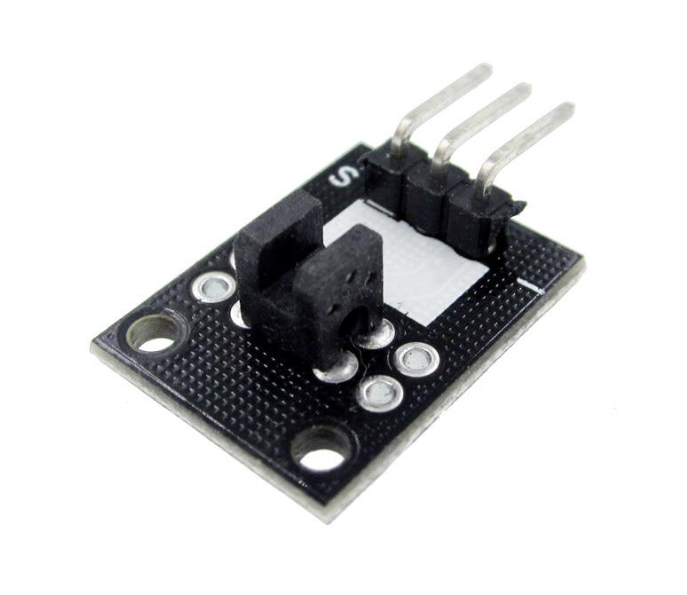

Щелевой оптический датчик KY-010

Устройство представляет собой оптический датчик регистрирующий перемещение движущихся элементов конструкции пересекающих инфракрасное излучение, направленное от светодиода к фотоприемнику. Оба фотоприбора находятся в выступах компонента модуля – фотопрерывателя. Конструкция компонента расположенного на плате имеет щель. При вносе в нее непрозрачной пластины уровень логического сигнала на выходе датчика меняется. Так можно определить присутствие внесенного объекта. Если перекрытие происходит много раз подряд, то на выходе формируются импульсы напряжения. Электроника прибора с датчиком KY-010 подсчитывает импульсы. Для определения линейного перемещения подвижной пластины, например в 3 D принтере на ее краях размешаю шипы. При движении пластины шипы перемешаются внутри щели датчика и перекрывают свет от светодиода к фототранзистору. Импульсы на выходе датчика перекрытия излучения KY-010 подсчитывает микроконтроллер и вычисляет расстояние, на которое передвинулась деталь конструкции.

Характеристики
Питание
            напряжение 5 В
            ток 13 мА
