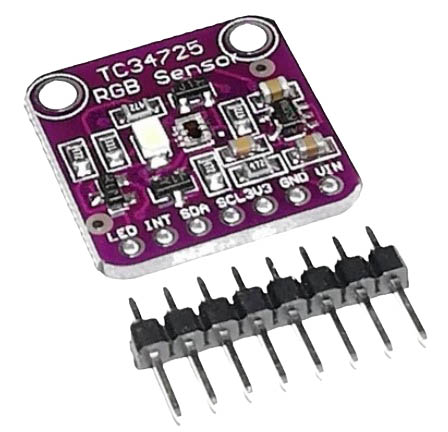

Датчик цвета с ИК-фильтром TCS34725 (Color Sensor RGB)

Датчик цвета с ИК-фильтром TCS34725 (Color Sensor RGB) позволит вашей электронике в буквальном смысле различать цвета окружающих предметов, а не только светлые и темные оттенки. Вам будут доступны значения таких параметров как цветовая температура (по Кельвину), освещенность (в люксах), а также непосредственные значения красной, зеленой и синей составляющей. ИК-фильтр позволяет добиться более точной цветопередачи, блокируя невидимую человеческому глазу инфракрасную часть спектра. Данный модуль построен на базе чипа TCS34725 и общается с Arduino по двухпроводному интерфейсу I2C. На плате дополнительно размещены: светодиод с нейтральным белым светом, стабилизатор напряжения в цепи питания и преобразователь уровней I2C 3.3/5В.

Характеристики:

Напряжение питания модуля: от 3.3В до 5В постоянного тока

Потребляемый ток: 235 мкА (сред.), 330 мкА (макс.)

Время преобразований: от 2.4 мс до 700 мс (настраиваемое)

Скорость интерфейса I2C: до 400 кбит/с

Адрес датчика на шине I2C: 0x29 (41)

Рабочая температура: -40 … +85 ºС

Габариты: 20x20 мм

Подключение:

Модуль подключается к Arduino через интерфейс I2C (выводы SDA и SCL). Питание подается на выводы GND и VIN (от 3.3 до 5В). Вывод LED служит для управления светодиодом. Можно либо не использовать его вовсе (подключить к земле), либо контролировать через цифровой вывод Arduino, либо подключить к выводу INT и контролировать с помощью соответствующих функций из библиотеки.
