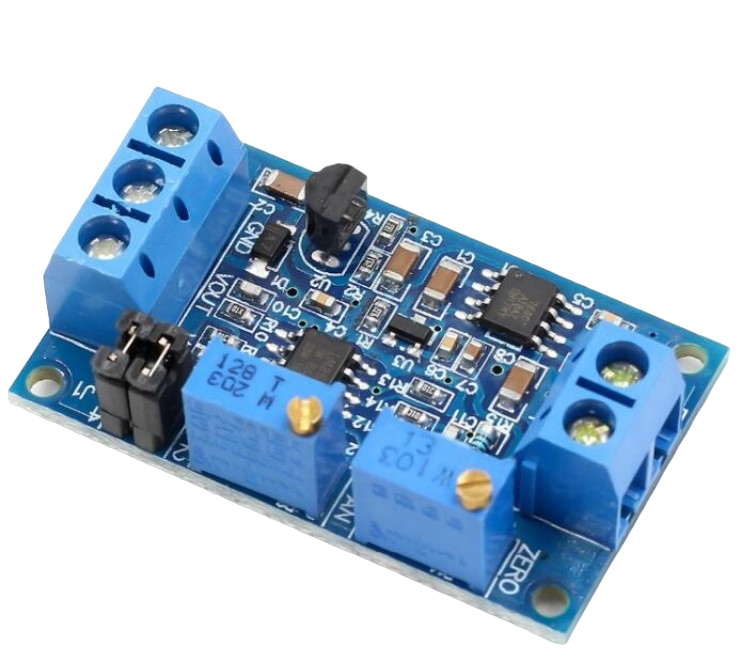

Преобразователь тока в напряжение 0-20мА/4-20мА в 0-3,3В/0-5В/0-10В

Артикул: 12986
Преобразователь тока в напряжение 0-20мА/4-20мА в 0-3,3В/0-5В/0-10В
(0)
145 руб.
Наличие: 16 шт
шт

Преобразователь тока в напряжение 0-20мА/4-20мА в 0-3,3В/0-5В/0-10В.

Напряжение питания модуля 7-36V. Если выставлен диапазон выходного напряжения 10 V, то напряжение питания должно быть не меньше 12 V.

Настройка платы на нужный диапазон выходного напряжения производится джамперами.

Для точной настройки преобразователя тока 4..20 мА в напряжение нужно подобрать значения двух потенциометров: ZERO и SPAN, соответствующие нулевому и максимальному значению тока на входе.

При минимальном токе на входе (0 mA или 4 mA), вращая потенциометр ZERO, настроить нужное напряжение на выходе, соответствующее заданному току нуля. Вращение по часовой стрелке увеличивает напряжение на выходе.

Не рекомендуется выставлять 0 Вольт при минимальном токе 4 мА, поскольку в этом случае микроконтроллер не сможет определить оборван ли кабель к датчику или он действительно показывает минимальные значения.

При максимальном токе в 20 мА, вращая переменное сопротивление SPAN, подбирается максимальное значение в выствленном джамперами диапазоне. Вращение по часовой стрелке увеличивает напряжение на выходе.
