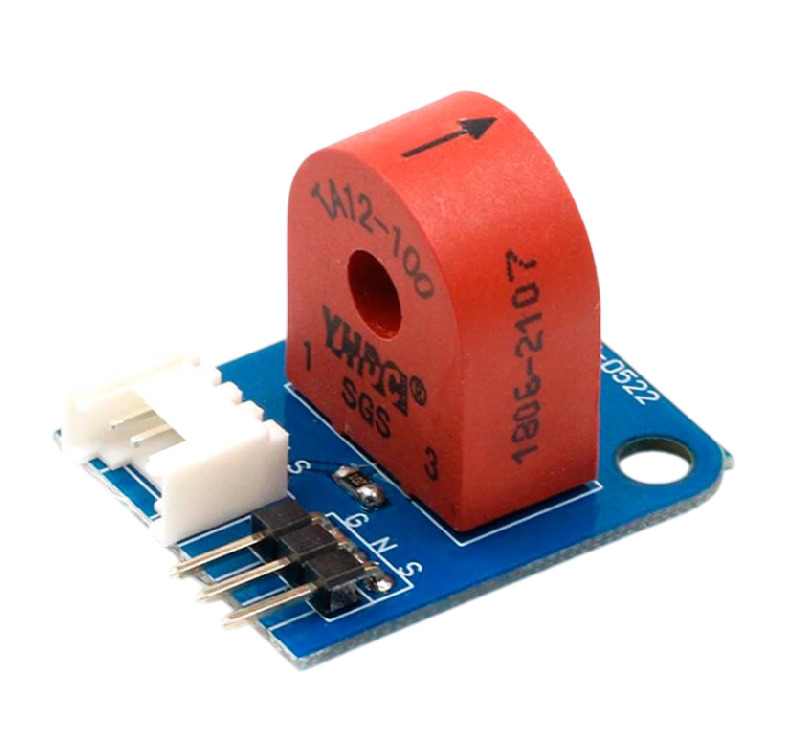

Трансформатор токовый TA12-100

Токовый трансформатор TA12-100 позволяет измерить силу тока до 5А, протекающего в проводнике бесконтактным способом.

Характеристики:

Рабочее напряжение: DC 5V (постоянный ток)

Тип выходного сигнала: Аналоговый переменный сигнал (пропорционален входному току)

Диапазон номинального входного тока: 0 – 5 А (AC)

Диапазон номинального выходного тока: 0 – 5 мА

Разъемы подключения::

• 3-контактный штыревой разъем (шаг 2.54 мм)

• 4-контактный разъем XH2.54 мм (гнездо)

• Распиновка (для обоих разъемов):

  • S — Выходной сигнал (Signal)

  • G — Общий / Отрицательный полюс питания (GND)

  • NC — Не подключен (свободный контакт)

Инструкция по использованию (кратко):
Для снятия показаний необходимо пропустить один проводник с измеряемым переменным током через центральное отверстие трансформатора (как показано на фото). Сигнал с контакта «S» подается на аналоговый вход микроконтроллера, а питание — на контакты «5V» и «G» (GND).
