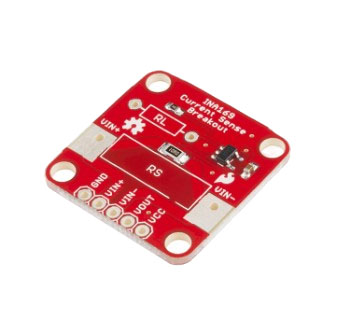

Аналоговый преобразователь тока на INA169

Аналоговый преобразователь тока на INA169 предназначен только для измерения постоянного тока.

Характеристики:

Напряжение питания: 2.7…60В

Диапазон измеряемого тока без шунтирующего резистора: 350мА…3.5А

Потребляемый ток: MAX: 0,125 мА

Габариты 25,5 × 25,5 × 2 mm

Принцип работы: размещается шунтирующий резистор (RS) на положительной шине питания и измеряется падение напряжения на этом резисторе.

RL- сопротивление нагрузки.

Распиновка:

GND - земля;

VIN+ - положительное входное напряжение, подключается к плюсу источника;

VIN– - отрицательное входное напряжение, подключается к плюсу нагрузки;

VOUT - выходное напряжение, подключается к измерительному прибору или аналоговому выходу Arduino;

VСС - напряжение питания, оптимально 3,3 или 5 В.

Изменение диапазона

Если необходимо изменить диапазон измерения, то следует заменить шунтирующий резистор, предварительно выпаяв его из платы, резистором другого номинала, припаяв его параллельно в предназначенные для этого отверстия VIN- и VIN+.

Аналогично заменяется резистор нагрузки, но из-за его небольших размеров есть риск перегреть плату.

Меняя сопротивление шунта (RS) при неизменном сопротивлении нагрузки (RL), можно получить следующие диапазоны измерений.

RS

Диапазон измеряемого тока

10 Ом: 3,5 мА - 35 мА

1 Ом: 35 мА - 350 мА

0.1 Ом: 350 мА - 3,5 А
