Осциллограф + тестер компанентов DSO-TC2

Осциллограф + тестер DSO-TC2 — современный, ультракомпактный прибор, рассчитанный на широкое применение среди пользователей с начальным уровнем знаний в области изучения, проектирования и конструирования радиоэлектронных схем. DSO-TC2 великолепно сбалансирован в ценовом и функциональном соотношениях, оснащён высокоинтрегрированной электроникой, предельно точен, информативен и прост. Тестер-осциллограф cобран в малогабаритном пластиковом корпусе с удобной выкидной подставкой, подходит для любых сценариев эксплуатации. Обладает интуитивно-понятным кнопочным управлением и крайне привлекательным дизайном. Невероятно высокий уровень автоматизации измерительных процессов, облегчающий обращение с прибором DSO-TC2, заметно выделяет его среди прочих конкурентов.

Технические характеристики

Модель: DSO-TC2 Цифровой Осциллограф + Транзистор-Тестер

Питание: 3.7В литиевая батарея 1500мАч

Дисплей: 2.4 дюйма цветной TFT экран 320х240 точек с подсветкой

Каналов: 1

Входное напряжение, амплитуда:

• ±40В (размах амплитуды 80В, щуп х1)
• ±400В (размах амплитуды 800В, щуп х10)

Входной импеданс: 1МОм

Частота дискретизации: до 2.5 млн. выборок в секунду

Полоса пропускания: 0 - 200кГц

Развязка входного сигнала: AC, DC

Шкала развёртки

• Горизонтальная (времени): 1мкс/деление - 500с/деление
• Вертикальная (напряжения): 10мВ/деление - 10В/деление
• Шаг перенастройки: 1-2-5

Режимы запуска развёртки (триггер): Auto (автоматический), Regular (постоянный), Single (однократный)

Синхронизация триггера: по нарастающему / по спадающему фронту сигнала с настраиваемым порогом

Автоматическое измерение: максимум, минимум, среднее, среднеквадратичное (RMS), амплитуда (Vpp), частота, периодичность, рабочий цикл (в плюсовом диапазоне напряжения)

Глубина памяти: 1024 выборки

ШИМ-генератор

• частота: 0-80кГц
• форма волны: прямоугольная (меандр)
• скважность: 0-100%
• амплитуда: 5В

Тестер:Компоненты, диапазоны тестирования

• биполярные и полевые транзисторы, IGBT и JFET (с порогом до 5В)
• резисторы, переменные и подстроечные резисторы 0.01Ом ~ 50МОм
• светодиоды и сдвоенные диоды (с падением до 5В)
• стабилитроны (макс. 24В)
• маломощные симисторы, тиристоры, ТРИАК (<5В, <6мА)
• дроссели (катушки индуктивности) 10мкГн ~ 1мГн (с сопротивлением до 2.1кОм)
• конденсаторы 25пФ ~ 100мФ (без ESR)
• напряжение от 0.1В до 16.0В
• цифровые датчики: DS18B20, DHT11

ШИМ-генератор

• частота: 1.5кГц - 9.99МГц
• амплитуда: 5В

ИК-порт: детекция цифрового ИК-сигнала, ШИМ-формы (протокол NEC)

Интерфейсные разъёмы:

• MMCX: х3, вольтметр (IN0-16V), ШИМ-генератор (PWM), осциллограф (DSO)
• ZIF-панель 14-контактная с зажимом: х1 для диагностики радиокомпонентов
• USB-C 5В: х1, для подзарядки батареи или обновления ПО

Встроенное меню: настройки и режимы прибора, выбор языка, автокалибровка

Размеры: 103 х 79 х 31мм

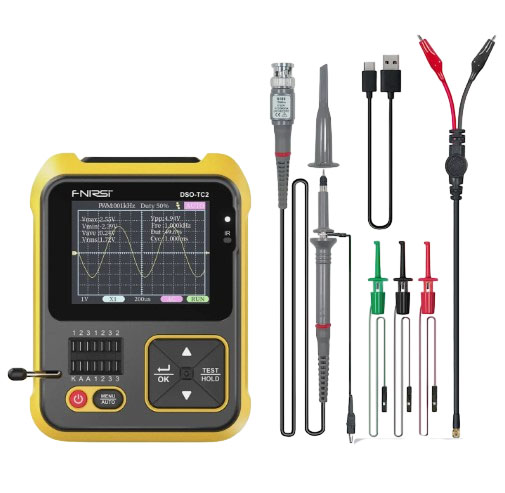

Комплектация:

Осциллограф-тестер DSO-TC2 Fnirsi - 1шт

Адаптер MMCX/BNC - 1шт

Шнур MMCX/"крокодилы" - 1шт

Шнур USB-A/USB-C - 1шт

Щупы-зацепы - 3 шт

Щуп к осциллографу с делителем P6100 (1:10) - 1шт

Инструкция пользователя - 1шт
