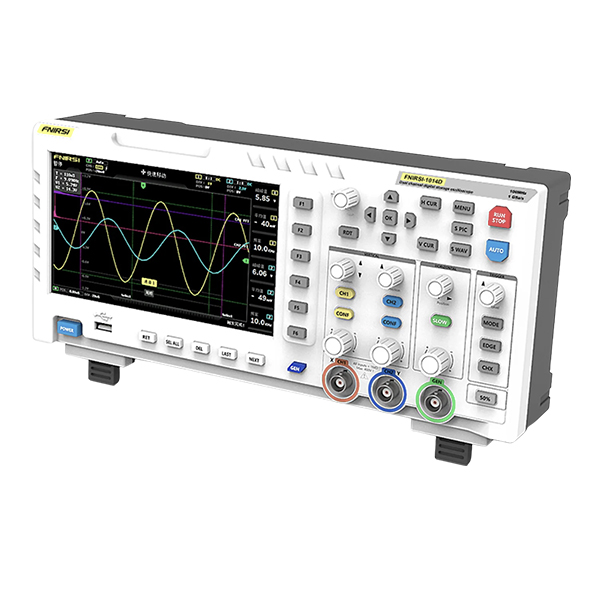

Осциллограф Fnirsi-1014D, 100 МГц, 2 канала, генератор

FNIRSI-1014D — это комбинированный прибор «два в одном», объединяющий осциллограф и генератор сигналов. Он позиционируется как экономичное и практичное решение для сферы технического обслуживания, исследований и разработок. Прибор оснащен мощным программным обеспечением для управления данными и поддерживает удобный экспорт данных.

Характеристики осциллографа

• Тип: Двухканальный настольный осциллограф.

• Полоса пропускания: 100 МГц (для двух каналов).

• Частота дискретизации: 1 Гвыб/с (в реальном времени).

• Функции триггера: Полный набор (однократный, нормальный, автоматический).

• Поддерживаемые сигналы: Как периодические аналоговые, так и апериодические цифровые.

• Дисплей: 7-дюймовый ЖК-экран высокого разрешения 800 × 480.

• Измерения:

  • Автоматические: Отображение ключевых параметров, таких как период (T), частота (F), напряжение (U).

  • Ручные: Функция курсорного измерения для точного считывания параметров амплитуды и частоты (избавляет от необходимости подсчета единиц и делений сетки).

• Специальные режимы и функции:

  • Режим большой временной развертки: Для отслеживания медленных изменений сигнала.

  • Фигуры Лиссажу: Графический режим для сравнения амплитуды, частоты и фазы двух сигналов (канал 1 по оси X, канал 2 по оси Y).

  • Автоматический набор одной кнопкой: Быстрое отображение формы сигнала без ручной настройки.

• Защита: Встроенный модуль защиты от высокого напряжения, выдерживающий постоянное напряжение до 40 В (защита от случайного подключения щупа в режиме 1X без использования делителя 10X).

Характеристики генератора сигналов

• Тип: Встроенный генератор с технологией DDS (прямой цифровой синтез).

• Выходной сигнал: Оригинальный в отразии выход прерывания (2.5 Vpp).

• Шаг частоты: 1 Гц для всего диапазона.

• Библиотека сигналов:

  • 14 видов стандартных функциональных сигналов.

  • Поддержка настраиваемых сигналов прерывания.

• Уникальная функция (Захват сигнала):

  • Генератор может перехватывать часть или всю сложную форму сигнала, измеряемую осциллографом, и использовать её в качестве выходного сигнала.

  • Возможность сохранения до 1000 настраиваемых сигналов прерывания.

Программное обеспечение и возможности подключения

• Менеджер волновых изображений:

  • Предоставляет мощный интерфейс для управления сохраненными ми и снимками экрана, аналогичный программе просмотра фотографий на смартфоне.

  • Поддерживает просмотр миниатюр, измеренных параметров, пролистывание, удаление и другие операции с файлами.

  • Позволяет проводить вторичный анализ уже сохраненных данных: масштабирование, панорамирование, измерение курсором и создание снимков экрана.

• Экспорт данных через USB:

  • При подключении к компьютеру осциллограф определяется как USB-накопитель (U-диск).

  • Пользователь может легко копировать скриншоты и данные напрямую в компьютер или на мобильное устройство для дальнейшего анализа и обмена.
