Осциллограф DSO-510, генератор сигнала

FNIRSI DSO-510 — портативный цифровой осциллограф и генератор сигналов 2-в-1

Компактный и функциональный прибор для тестирования аналоговых и цифровых сигналов, ремонта, разработки и обучения. Идеально подходит для выездной диагностики, радиолюбительских задач и образовательных целей.

Основные особенности:

• Компактность и мобильность: Сверхлегкий корпус (104 г) и габариты 99x68x19.5 мм позволяют носить прибор в кармане. Встроенный аккумулятор 1000 мАч обеспечивает до 4 часов автономной работы, а зарядка осуществляется через USB Type-C.
• Высокая производительность: Полоса пропускания 10 МГц и частота дискретизации 48 Ms/c в реальном времени. Поддерживает как периодические аналоговые, так и непериодические цифровые сигналы.
• Встроенный DDS-генератор: Способен генерировать сигналы различной формы (синус, меандр, пила, треугольник и другие — всего до 13-14 видов) с частотой до 50 кГц и амплитудой от 0.1 до 3.0 В.
• Удобное управление: Функция "AUTO" в одно касание автоматически подбирает настройки развертки и чувствительности для отображения сигнала. Для точной настройки используется поворотная ручка-качелька совместно с тактильными кнопками.
• Информативный дисплей: 2.8-дюймовый цветной TFT-экран с высоким разрешением (320x240 пикселей) и поддержкой двух цветовых тем обеспечивает четкое и комфортное отображение осциллограмм. Имеет откидную подставку для настольного размещения.
• Работа с высоким напряжением: Благодаря щупу с делителем 1:10 можно измерять сигналы напряжением до ±400 В.

Технические характеристики (кратко):

• Полоса пропускания: 10 МГц
• Частота дискретизации: 48 Ms/c
• Каналы: 1
• Вертикальная чувствительность: 10 mV/Div — 10 V/Div
• Диапазон временной развертки: 50 нс — 20 с
• Напряжение (со щупом x10): до ±400 В
• Экран: 2.8" TFT, 320×240 пикселей
• Подерживает несколько языков включая русский.
• Генератор сигналов: до 50 кГц, 13+ форм волн
• Аккумулятор: 1000 мАч, до 4 часов работы
• Интерфейс: USB Type-C (зарядка и передача скриншотов в формате BMP)
• Габариты: 99×68.3×19.5 мм
• Вес: 104 г

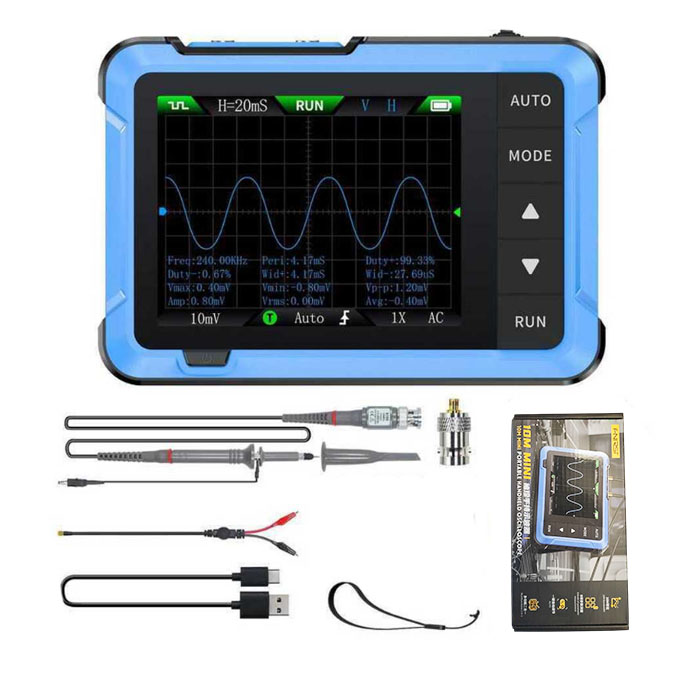

Комплектация:

• Осциллограф FNIRSI DSO-510
• Щуп с переключаемым делителем 1:10
• Переходник BNC и насадка-крючок на щуп
• Провод с зажимами "крокодил"
• Кабель USB Type-C
• Наручный ремешок (темляк)
• Инструкция по эксплуатации (английский/китайский языки/русский)
