Осциллограф DSO 138

Артикул: 6275
Осциллограф DSO 138
(0)
3 121 руб.
Наличие: 2 шт
шт

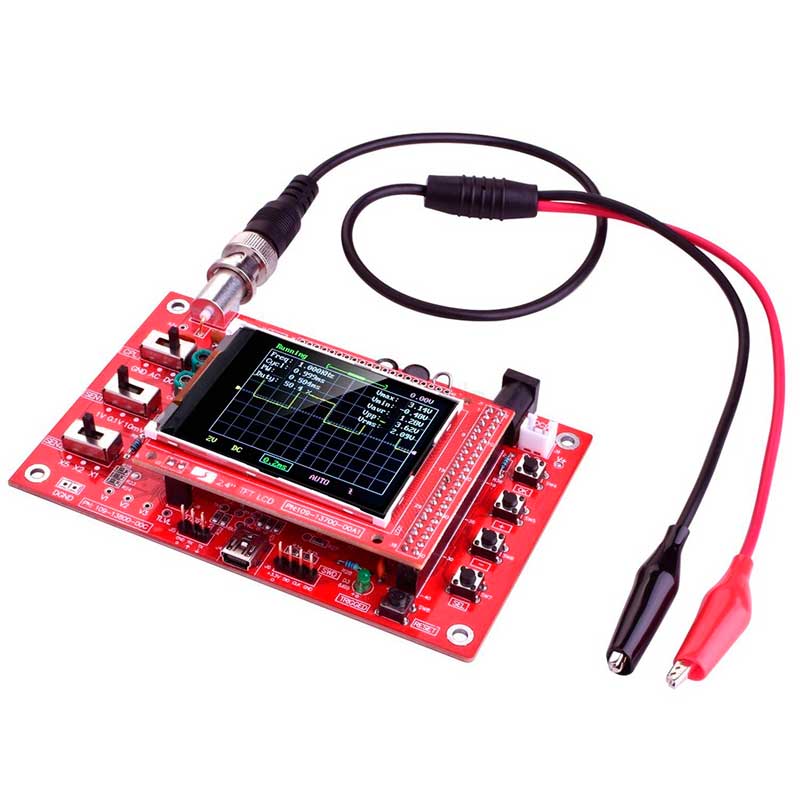

Осциллограф DSO 138.

Набор, состоящий из полностью спаянной и отлаженной платы для сборки цифрового осциллографа DSO-138 на микроконтроллере ARM Cortex-M3 (STM32F103C8) с 2,4-дюйма TFT дисплеем. В результате сборки Вы получите простой и надежный осциллограф, с помощью которого можно просмотреть форму сигнала,  частоту, период, ширину импульса и пр.  Отображаются данные: Максимальные/Минимальные/Среднее/Пиковые значения амплитуды электрических сигналов. Отличный набор как для новичков так и для опытных энтузиастов. Осциллограф имеет USB разъем для подключения к компьютеру.



Особенности:



Микроконтроллер:  ARM Cortex-M3 STM32F103C8

Дисплей: 2.4-дюйма TFT

Возможность расширения возможностей: есть

Регулировка смещения сигнала: вертикальная

Синхронизация: ручная, автоматическая и триггерная

Дополнительные функции: замораживание изображения сигнала

Тестовый сигнал: меандр 1 Кгц

Функция запоминания формы сигнала: есть



Технические характеристики:



Максимальная частота дискретизации: 1 MSPS

Точность: 12 бит

Размер буфера выборки : 1024 байт

Аналоговая полоса пропускания: 0-200 кГц

Вертикальная чувствительность: 10мВ/дел-5 В/дел

Входное сопротивление: 1MΩ

Максимальное входное напряжение: 50Vpp (делитель 1: 1), 400Vpp (делитель 10: 1)

Режимы входа: открытый, закрытый, отключен

Диапазон развертки: 10мкс/дел-50 сек/дел

Напряжение питания: 8-12 В постоянного тока

Размер печатной платы: 117*76 мм

Размер экрана: 52*40 мм



Комплектность:



Распаянная и отлаженная плата цифрового осциллографа DSO138 с дисплеем

Щуп с разъемами типа "крокодил"

Руководство пользователя (на английском языке)
