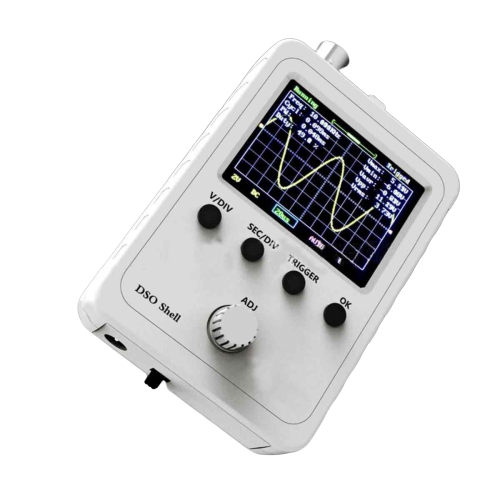

Осциллограф DSO 150 (KIT набор)

Артикул: 6276
Осциллограф DSO 150 (KIT набор)
(0)
4 244 руб.
Подписаться



Набор для сборки осциллографа на базе контроллера ARM Cortex-M3 (STM32F103C8) с TFT дисплеем 2.4 дюйма. В результате сборки Вы получите простой и надежный осциллограф, с помощью которого можно просмотреть форму сигнала,  частоту, период, ширину импульса и пр.  Отображаются данные Максимальные/Минимальные/Среднее/Пиковые значения амплитуды электрических сигналов. Это отличный набор как для новичков так и для опытных энтузиастов.

Обратите внимание, что на дисплее осциллографа находится защитная плёнка, которую необходимо снять.

Особенности:

Микроконтроллер:  ARM Cortex-M3 (STM32F103C8)

Дисплей: 2.4-дюймовый TFT

Возможность расширения возможностей: может использоваться как милливольтметр, даталоггер

Синхронизация: ручная, автоматическая и триггерная

Дополнительные функции: замораживание изображения сигнала

Тестовый сигнал: меандр 1 Гц/3.3

Отображение параметров сигнала: на дисплее

Функция запоминания формы сигнала: есть



Технические характеристики:



Максимальная частота дискретизации: 1 MSa/s

Точность: 12 бит

Размер буфера выборки : 1024 байт

Аналоговая полоса пропускания: 0-200 кГц

Вертикальная чувствительность: 5мВ/дел - 20В/дел

Входное сопротивление: 1MΩ/20pF

Максимальное входное напряжение: 50Vpp (делитель 1:1)

Диапазон развертки: 10мкс/дел-500 сек/дел

Напряжение питания: 9 В постоянного тока (от 8 до 10В)

размеры основной платы: 94 * 65 мм

размеры аналоговой платы: 65 * 47 мм

размеры экрана: 52 * 40 мм

размеры упаковки: 120 * 85 * 60 мм

масса с упаковкой: 188 гр


Комплектация:



Комплект для сборки цифрового осциллографа DSO150

Щуп

Пластмассовый корпус

Руководство пользователя (на английском языке)
