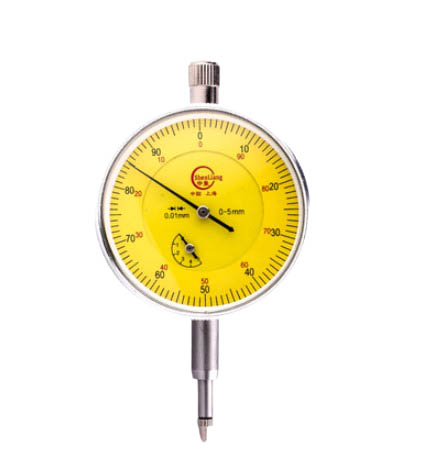

Индикатор часового типа 0-5 mm

Индикатор часового типа 0-5 mm используется в машиностроении, слесарном деле и приборостроении для высокоточного измерения размеров, контроля биений и проверки параллельности деталей.

Технические характеристики:

Диапазон измерений 0-5 мм.

Точность 0.01 мм.

Как считывать показания прибора

Показания складываются из значений двух стрелок — маленькой (считает целые миллиметры) и большой (считает сотые доли миллиметра):

Маленький циферблат (счетчик оборотов): Эта стрелка показывает целые миллиметры. Например стрелка сдвинулась с 0, но еще не дошла до 1. Это значит, что целых миллиметров сейчас 0 мм.

Большой циферблат: Большая стрелка указывает на деление 74 (между 70 и 80). Так как одно деление равно 0,01 мм, умножаем 74 на 0,01 и получаем 0,74 мм.

Работа с прибором:

Шаг 1: Подготовка рабочего места и очистка

Протрите измерительный наконечник (щуп прибора) и поверхность контролируемой детали чистой безворсовой салфеткой. Наличие пыли, мелкой стружки или толстого слоя масла исказит результаты (помните, что цена деления всего 0,01 мм).

Проверьте ход штока: аккуратно нажмите пальцем на наконечник снизу вверх. Шток должен двигаться плавно, без заеданий, а стрелка — послушно возвращаться в исходное положение под действием внутренней пружины.

Шаг 2: Установка прибора на стойку

Индикатор нельзя держать в руках во время измерений — его жестко фиксируют в специальной магнитной или шарнирной стойке (штативе).

Закрепите прибор в зажиме стойки за крепежное ушко (на задней крышке) или за гильзу (шейку) шпинделя. Отрегулируйте зажим так, чтобы индикатор сидел плотно и не люфтил, но не пережимайте гильзу слишком сильно, иначе заклинит шток.

Включите магнитное основание стойки на ровной металлической поверхности (например, на станине станка или поверочной плите).

Шаг 3: Создание предварительного натяга (Преднатяг)

Никогда не настраивайте прибор так, чтобы в исходном состоянии наконечник едва касался детали. Если на детали окажется ямка или прогиб, шток уйдет вниз, оторвется от поверхности, и вы не увидите этого отклонения.

Подведите стойку к измеряемой детали так, чтобы измерительный наконечник коснулся ее поверхности.

Опустите индикатор еще чуть ниже, принудительно утопив шток внутрь примерно на 1–2 полных оборота большой стрелки.

Посмотрите на маленькую стрелку: она должна сместиться с нуля и встать, например, на отметку 1 мм или 2 мм. Зафиксируйте стойку в этом положении. Теперь у прибора есть запас хода в обе стороны.

Шаг 4: Выставление на "Ноль" (Калибровка)

Ослабьте стопорный винт, который находится на боку ободка (если он есть на вашей модели).

Начните вращать наружное металлическое кольцо (ободок) вместе со шкалой. Большой циферблат начнет крутиться.

Совместите нулевую отметку шкалы (0) точно с тем местом, где сейчас замерла большая стрелка.

Аккуратно затяните стопорный винт ободка, чтобы шкала случайно не сдвинулась. Теперь текущая точка касания принята за условный ноль.

Шаг 5: Проведение измерения

При проверке плоскостности/параллельности: Медленно перемещайте деталь под наконечником (или двигайте стойку вдоль детали).

При проверке радиального биения (например, вала): Медленно и плавно вращайте вал рукой на 360 градусов.

Как читать результаты отклонений:

Если большая стрелка отклоняется по часовой стрелке (в зону положительных значений: 10, 20, 30...) — на детали присутствует бугор (возвышение). Щуп утапливается внутрь.

Если большая стрелка идет против часовой стрелки (в зону 90, 80, 70...) — на детали имеется впадина. Щуп выходит наружу за счет преднатяга.

Общее биение детали — это разница между самым максимальным и самым минимальным показанием стрелки за один полный оборот.
