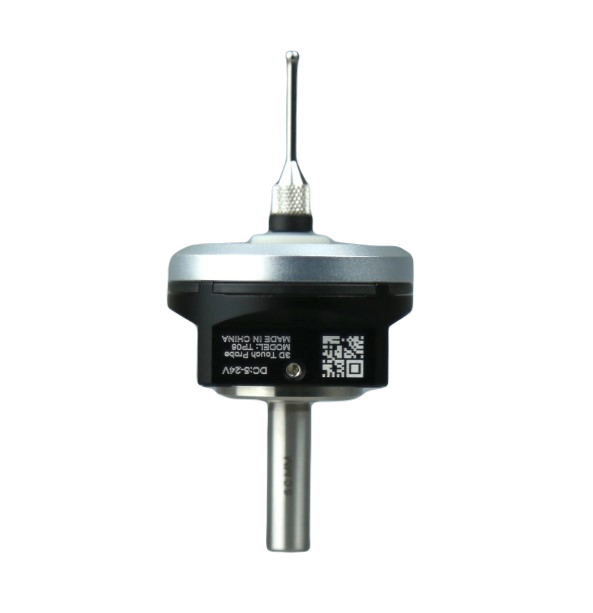

Измерительный щуп TOUCH PROBE TP06 для ЧПУ (аналог Renishaw)

Измерительный щуп для ЧПУ TOUCH PROBE TP06 (аналог Renishaw), предназначен для проведения измерений перед механической обработкой, для определения координат установленной заготовки, а также для проверки размеров готовых деталей на фрезерном станке с числовым программным управлением (ЧПУ). С его помощью можно вести поиск центра отверстия или заготовки любой формы и производить контактное сканирование.

Датчик обладает высокой точностью позиционирования, позволяет работать с заготовками из дерева, пластика и другими неэлектропроводящими материалами, прост в использовании (не требуется настройка, повторная калибровка легко производится самостоятельно), имеет световую индикацию срабатывания, совместим со всеми ЧПУ системами (Mach3, LinuxCNC и другими).

Характеристики:

- точность позиционирования 0.01мм.

- питание 5-24В. Постоянный ток

- ход стилуса X Y  4мм, Z - 2мм

- все контактные поверхности отполированы

- зажимается в цангу 4мм

- диаметр корпуса 33мм

В комплекте шнур TYPE-C на выходе с прводами для подключения.

Принцип работы и подключение:

Прибор имеет трёхпроводное подключение: +12V (красный) , Gnd (черный), Out (желтый).

Во время работы на выходе Out присутствует напряжение 12 вольт, в момент касания стилусом стенки детали, внутри прибора размыкаются контактные пары - полевой транзистор закрывается - напряжение на выходе Out становится равным нулю. При отъезде от стенки - напряжение на Out снова становится 12 вольт

Прибор подключается к ЧПУ контроллеру на любой свободный вход, либо на вход Probe.

Подготовка к работе:

Щуп перед работой зажимается в цангу шпинделя. Внутри корпуса установлены 3 регулировочных винта с внутренним шестигранником. Рядом необходимо зафиксировать рычажный индикатор так чтобы он касался шарика стилуса. Подтягивая или ослабляя регулировочные винты достигается требуемая соосность.

Размеры:

Щуп в разборе:
