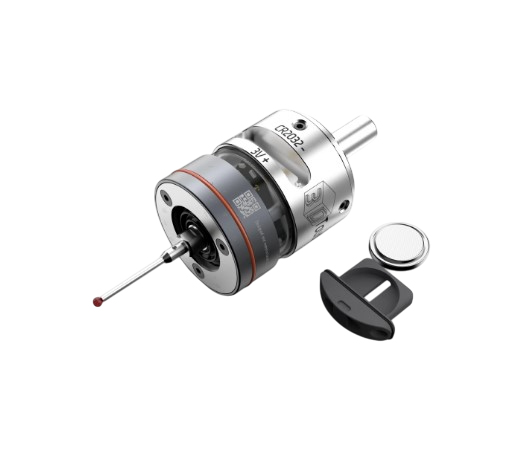

Фотоэлектрический 3D щуп-центроискатель WP-500 для станков с ЧПУ

Фотоэлектрический 3D щуп-центроискатель WP-500 для станков с ЧПУ это высокоточный измерительный инструмент для автоматического определения кромок и центров.

Основные характеристики:

Модель WP-500

Выходной режим NO (нормально разомкнутый)

Индикатор Нормально замкнутый (загорается при срабатывании)

Допустимый ток сигнала < 50 мА

Точность: 0.001 мм

Тип датчика: Фотоэлектрический

Рабочий ход XY: ±15°

Рабочий ход Z: 3 мм

Сила срабатывания: 1 N

Степень защиты: IP56 (защита от струй воды)

Области применения:

• Фрезерные станки с ЧПУ
• Обрабатывающие центры
• Координатно-измерительные машины
• Токарные станки с ЧПУ

Функциональные возможности:

• Автоматическое определение центра заготовки
• Точное определение кромок
• 3D сканирование поверхностей
• Автоматическая калибровка инструмента
• Измерение координат

Метод расчета смещения щупа

Смещение — это разность проекций центра наконечника щупа и фактического центра срабатывания в направлении измерения.
(Обычно для относительных измерений, таких как поиск центра или окружности, расчет смещения не требуется. Однако при определении кромки необходимо прибавить или вычесть значение смещения щупа к полученному результату измерения.)

Процедура измерения:

1. Поместите калибровочный щуп или прямоугольную заготовку на стол станка.

2. Измерьте значения двух поверхностей в направлении оси X с помощью щупа.

3. Рассчитайте смещение по формуле:

Смещение = (X2 - X1 - Длина заготовки - Диаметр наконечника) / 2
