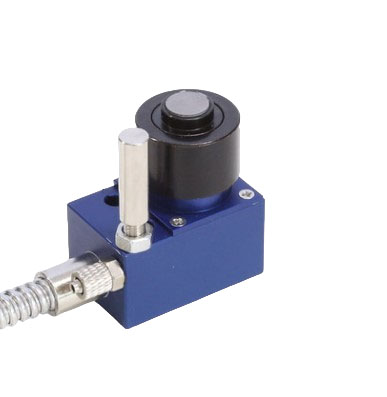

Датчик касания фрезы P21

Датчик касания фрезы P21- это высокоточный датчик высоты касания, для коррекции длины режущего инструмента в станках с ЧПУ. Обладает очень большой повторяемостью срабатывания. Используется для калибровки длины инструмента по заранее заданному уровню.

Устройство калибровки длины режущего инструмента. Используется для установки высоты режущего инструмента при смене фрез, задания базовой точки оси Z. Контактная площадка диаметром 10 мм из твердого сплава, специальный безлюфтовый механизм хода обеспечивают точность позиционирования в 0.002 мм.

Принцип действия: при нажатии на контактную площадку в устройстве срабатывает выход, который подключен к контроллеру ЧПУ, причем точка срабатывания всегда одна и та же с большой повторяемостью, что позволяет по срабатыванию датчика внести коррекцию на длину инструмента. При перебеге(превышении допустимого хода) аналогично срабатывает дополнительный выход ошибки, который тоже можно подключить в контроллер и аварийно остановить станок, не повредив датчик и фрезу.

Также, датчик оборудован трубкой для сдувания мусора с контактной площадки, которую можно подключить через пневмореле к контроллеру и очищать площадку сжатым воздухом автоматически перед и после каждой смены инструмента.

Технические характеристики:

Диаметр контактной площадки 10 мм

Повторяемость 0.002 мм

Тип NC (нормально закрытый)

Число выходов 2

Экскурсия контактной площадки 2 мм

Холостой ход нет

Усилие нажима 1.5 Н

Ресурс(нажатий) 3 млн. циклов

Материал площадки твердый сплав

Напряжение 24 В постоянного тока

Ток датчика 10 мА

Класс защиты IP67

Индикация нет
