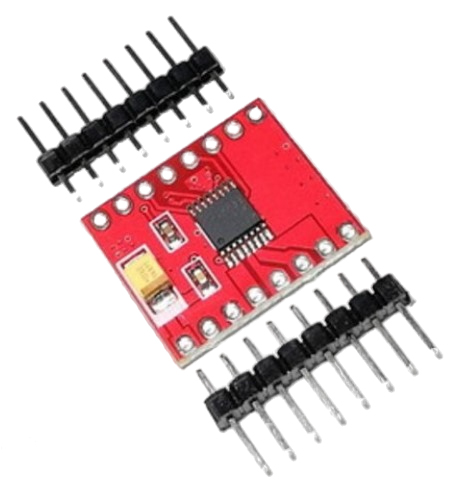

Драйвер шагового двигателя на основе DRV8833 (TB6612FNG)

Драйвер двигателей на микросхеме DRV8833 позволит вам управлять двумя электродвигателями постоянного тока с потреблением 1,5А (пиковый 2А) на канал, биполярным шаговым двигателем, соленоидами и др. индуктивной нагрузкой. Рабочее напряжение драйвера составляет 2.7-10.8 В, а встроенная защита от переполюсовки, перегрева, превышения допустимого напряжения и тока делают этот драйвер великолепным решением для работы с маломощными электродвигателями. При работе в предельных режимах может потребоваться дополнительное охлаждение для предотвращения перегрева.

Технические характеристики:

- Микросхема драйвера: DRV8833

- Напряжение питания 2,7-10.8 Вольт.

- Номинальный рабочий ток 1500мА на канал.

- Максимальный рабочий ток 2000мА на канал.

Распиновка контактов на плате:

AIN1,AIN2-Вход управления первым H-мостом

BIN1,BIN2-Вход управления вторым H-мостом

AO1,AO2-Выход подключения двигателя к первому H-мосту

BO1,B02-Выход подключения двигателя ко второму H-мосту

GND-Земля

VM-Напряжение питания

STBY-Вход, низкий уровень переводит драйвер в режим сна с низким энергопотреблением
