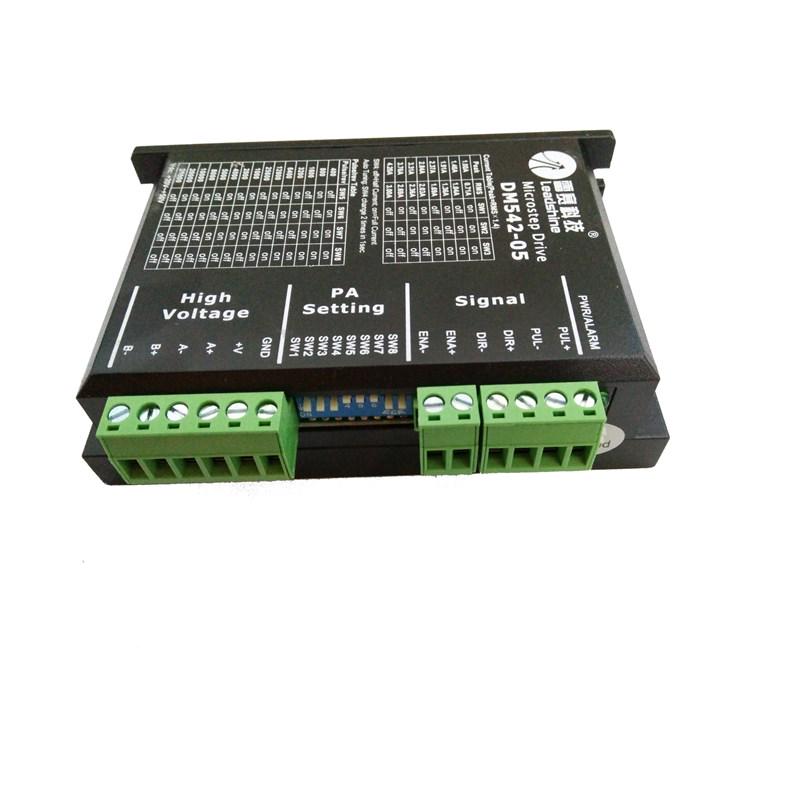

Драйвер шагового двигателя Leadsshine DM542-05, 4.2А, 20-50V

Leadshine DM542-05 — это оригинальный высокоэффективный цифровой драйвер шагового двигателя . Он построен на базе 32-битного DSP-процессора Leadshine со встроенными алгоритмами подавления резонанса и автоподстройки под параметры двигателя (Auto-configuration).

Модель предназначена для 2-фазных и 4-фазных гибридных двигателей малого и среднего формата от NEMA 16 до NEMA 24 (с внешним диаметром фланца от 42 до 60 мм), которым требуется ток до 4.2 А.

Основные технические характеристики

Напряжение питания (DC): от 20 до 50 В (рекомендуется стабильный или нестабилизированный БП на 24–45 В)

Рабочий ток: от 1.0 А до 4.2 А (пиковое значение) или от 0.71 А до 3.0 А (действующее значение / RMS).

Частота входящих импульсов (PUL): до 200 кГц

Управляющий сигнал: Оптоизолированные входы SteepLine, логический уровень 5 В

Микрошаг: 15 встроенных режимов деления шага (от 400 до 25 600 импульсов на оборот)

Таблица настройки DIP-переключателей (SW1–SW8):

Ток удержания при простое (SW4)

OFF (Рекомендуется): Ток автоматически снижается наполовину (до 50%) через 1 секунду после прекращения подачи импульсов шага. Это снижает тепловыделение двигателя на 64%.

ON: Ток удержания остается равным 100% рабочего. Задействуется только в редких случаях для жесткой фиксации тяжелых вертикальных осей (например, оси Z фрезера)

Секретная функция самонастройки: Если после подачи питания на драйвер быстро переключить SW4 дважды в течение одной секунды (туда и обратно), драйвер запустит процесс автоматического тестирования электрических параметров подключенного двигателя и оптимально перенастроит внутренние фильтры тока

Режимы микрошага (SW5, SW6, SW7, SW8)

Задают количество импульсов (PUL), необходимых плате управления, чтобы повернуть вал двигателя на 360° (для стандартного ШД с шагом 1.8°):
