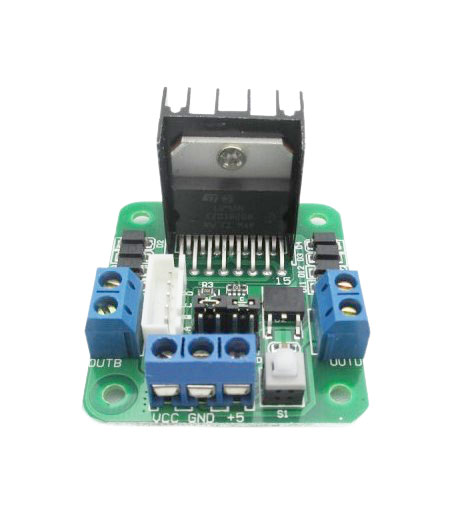

Драйвер шагового двигателя на основе L298N (и постоянного тока)

Микросхема L298N представляет собой сдвоенный мостовой драйвер двигателей и предназначена для управления DC и шаговыми двигателями. Данная микросхема находит очень широкое применение в роботостроительстве. Одна микросхема L298N способна управлять двумя двигателями и обеспечивает максимальную нагрузку до 2А на каждый двигатель, а если задействовать параллельное включение для одного двигателя, то можно поднять максимальный ток до 4А.

• Микросхема драйвера: L298N сдвоенный H-мостовой драйвер двигателей постоянного тока.
• Напряжение питания силовой части драйвера Vs: +5 V ~ +35 V
• Пиковый ток Io: 2A
• Напряжение питания логической части Vss: +5 V ~ +7 V (может быть запитана от основной платы +5V)
• Потребляемый ток логической части:. 0 ~ 36mA
• Диапазон напряжений управляющих сигналов и входов разрешения:
  • Низкий уровень: -0.3V ≤ Vin ≤ 1.5V
  • Высокий уровень: 2.3V ≤ Vin ≤ Vss
• Максимальная потребляемая мощность:. 20W (для температуры T = 75 °)
• Температура хранения:. -25 ° ~ +130 °
• Габаритные размеры:. 48мм * 43мм * 33мм (с учетом высоты радиатора микросхемы)
• Вес: 33 грамма
• Особенности: наличие светодиодных индикаторов управляющих сигналов и напряжения питания логической части драйвера.
