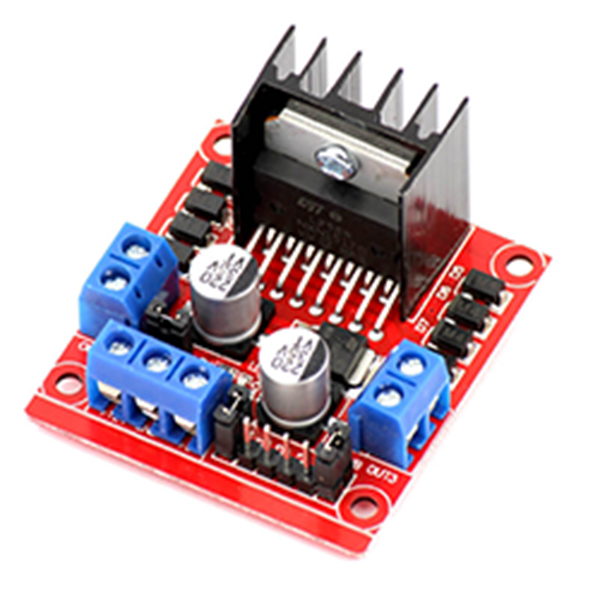

Драйвер шагового двигателя на основе L298N

Артикул: 3582

208 руб.

Наличие: 6 шт

_{В магазине: 6 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Драйвер собран на основе L298n в типовом включении. Представляет двойной H-bridge, может применяться для управления одним четырёхобмоточным шаговым двигателем, либо парой обычных реверсивных двигателей.

- Микросхема драйвера: L298N (с радиатором охлаждения)

- Возможность питания внешней логики (Vss): +5V ~ +7V (внутренний стабилизатор +5В)

- Входное напряжение логической части (Vd): от 6V до 12V

- Входное напряжение управляемой части (Vs): от +5V до +35V

- Рабочий ток внешней логической части (Iss): 0 ~ 36mA

- Ток нагрузки каждой управляемой части (Io): 2A

- Пиковый ток нагрузки каждой управляемой части (Io): 3А

- Максимальная потребляемая мощность: 20Вт (при температуре = 75°C)

- Высокий уровень входного управляющего сигнала (High): 2.3В = Vin = Vss

- Низкий уровень входного управляющего сигнала (Low): -0.3В = Vin = 1.5В

- Рабочая температура окружающей среды: от -25 до +130°C

- Размеры модуля со стойками крепления и радиатором L298: 53 x 47 x 27 мм
