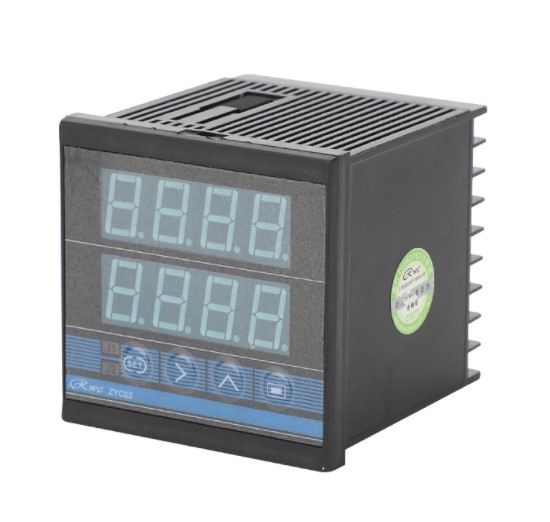

Счетчик импульсов ZYC02 AC220V

Счетчик ZYC02 220V, используется с индуктивными, оптическими, емкостными датчиками и энкодерами.


Напряжение питания датчика 12 Вольт.

Тип датчиков NPN NO(нормально разомкнутый)

Напряжение питания AC 220 Вольт.

Диапазон подсчета 0-9999.

Маскимальное напряжение контактов 250 Вольт 3 Ампера.

Температура эксплуатации -5 до +50 градусов Цельсия.

Размеры:

Схема подключения датчика:

1-2 Напряжение питания

4-6 и 7-9 Выходы исполнительных реле

10 Напряжение для питания датчика

11-12 Входы сигналов с датчика.

13 Общий

14 Сброс счёта

15 Полный сброс

16 Одновременный сброс

17-18 Цифровая шина

Режим уставок:

Кратковременно нажамать кнопку SET

J1 Значение счётчика для реле J1

J2 Значение счётчика для реле J2

Режим програмирования:
Нажать и удерживать кнопку SET 10 секунд. Попадаем в режим установок.
Далее кратковременным нажатием кнопки SET меняются режимы установок.

1) K  Режим счёта

K-0 одностороний счёт (только в +)

K-1 реверсивный счёт ( + и -)

2) L коэфициент пересчёта.

Диапазон 0,001-9,999

3) DOT количество знаков после запятой.

4) J1SN режим работы реле J1

5) J1-T время автоматического сброса реле J1

Диапазон 0,1-99,9 сек.

6) J2SN режим работы реле J2

7) J2-T время автоматичиского сброса реле J2

Диапазон 0,1-99,9 сек.

8) T1 интервал времени вторго счётного сигнала

Диапазон 0,1-99,9 сек.

9) T2 минимальное время отключения счётного сигнала

 Диапазон 1 -9999 милисек.

10) T3 минимальное время включения счётного сигнала.

Диапазон 1 - 9999 милисек.

Режимы работы реле (4 и 6 пункты)

N0 Когда число достигает установленного значения, контакт замыкается, счёт останавливается.

N1 Контакт замкнут при достижении значения, контакт размыкается, счёт останавливается.

F0 Когда число достигает установленного значения, контакт замыкается, счёт продолжается.

F1 Контакт замкнут при достижении значения, контакт размыкается, счёт продолжается.

C-Когда число достигает установленного значения, контакт замыкается на время J1-T счёт продолжается, после счёт сбрасывается и цикл повторяется.

R-Когда число достигает установленного значения, контакт замыкается на время J1-T счёт останавливается, после счёт сбрасывается и цикл повторяется

Z0-Режим суммарного счёта по входам J1 иJ2 с задержкой J1-T. При достижении  значения J1 на выходе формируется сигнал с интервалом J1-T. Счётчики J1 и J2 сбрасываются.

Z1-Режим сумарного счёта по входам J1 и J2 с задержкой J1-T. При достижении значения J1 на выходе формируется сигнал с интервалом J1-T. Счётчик J1 сбрасывается J2 продолжает считать.
