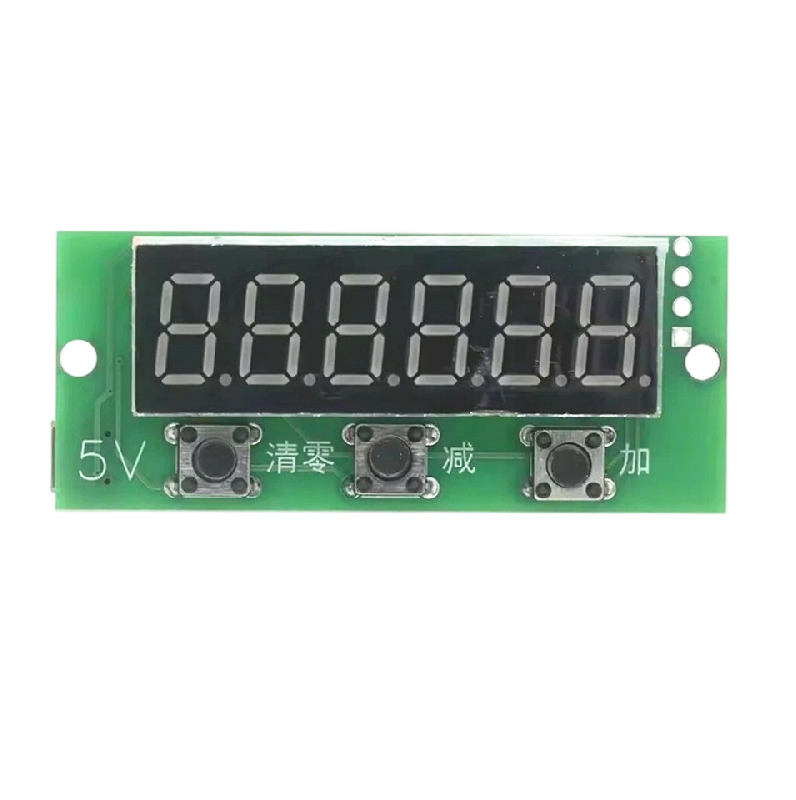

Цифровой счетчик импульсов на семисегментных индикаторах 5V (6 разрядов, 0-999999)

Компактный электронный счетчик предназначен для учета количества импульсов, подсчета оборотов, контроля длины намотки, подсчета готовых изделий на производственной линии, а также для использования в любительских и образовательных целях. Устройство работает от стандартного напряжения 5 Вольт (совместимо с USB, Arduino, промышленными контроллерами).

Ключевые особенности:

Шесть разрядов: Большой диапазон счета от 0 до 999 999 (один миллион минус один). Исключена потеря данных из-за переполнения в процессе работы.

Напряжение питания: 5V DC. Идеально для интеграции с логическими схемами, микроконтроллерами (STM32, PIC, AVR) и платформами Arduino (Uno, Nano, Mega).

Яркая индикация: Используются крупные семисегментные светодиодные индикаторы красного (или синего/зеленого) цвета свечения. Информация читаема при любом освещении — от полной темноты до яркого солнечного света (при использовании антибликовых фильтров).

Тип входного сигнала: Поддержка различных логических уровней (TTL/CMOS). Счет происходит по фронту или спаду импульса (настраивается). Возможно подключение механических герконов, оптопар, энкодеров и датчиков приближения (NPN/PNP).

Энергонезависимая память: (Если функция предусмотрена в конкретной модели) Автоматическое сохранение текущего значения в энергонезависимой памяти EEPROM. При отключении питания счет не сбрасывается — данные восстанавливаются при повторной подаче напряжения.

Функции управления: Кнопки внешнего сброса (Reset) и блокировки/паузы счета (Hold). Возможность программной установки начального значения.

Технические характеристики:

Напряжение питания 5V DC (±5%)

Потребляемый ток ≤ 150 мА (в зависимости от яркости)

Разрядность 6 десятичных разрядов

Диапазон счета 0 ... 999 999

Тип индикаторов 7-сегментный LED, высота цифры 0.36"

Входной сигнал NPN / PNP (переключаемый), частота до 1 МГц, до 10 кГц для механики.

Габаритные размеры 57 х 24 х 10 мм.

Рабочая температура -20°C ... +70°C

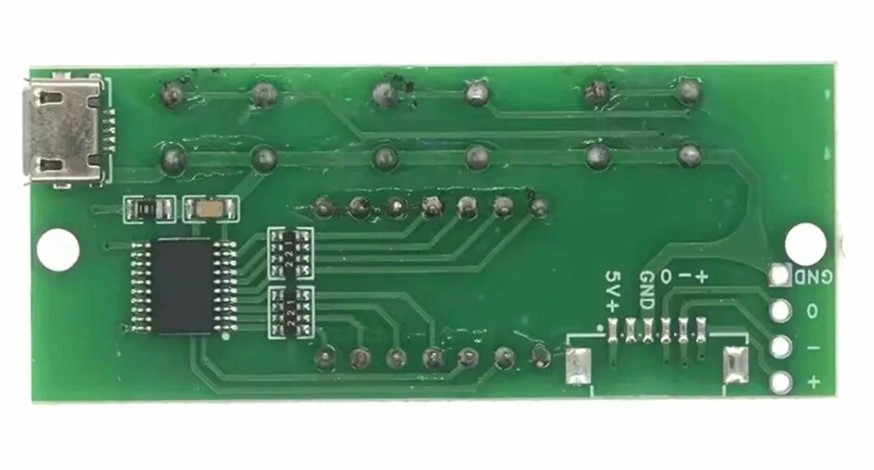

Имеется разъем micro USB для питания.

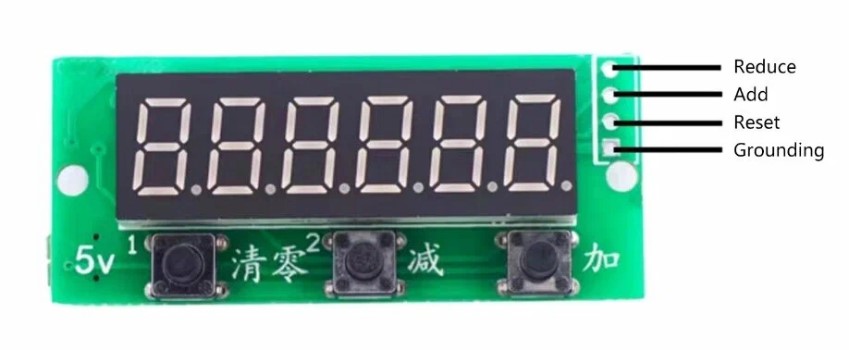

Подключение:
