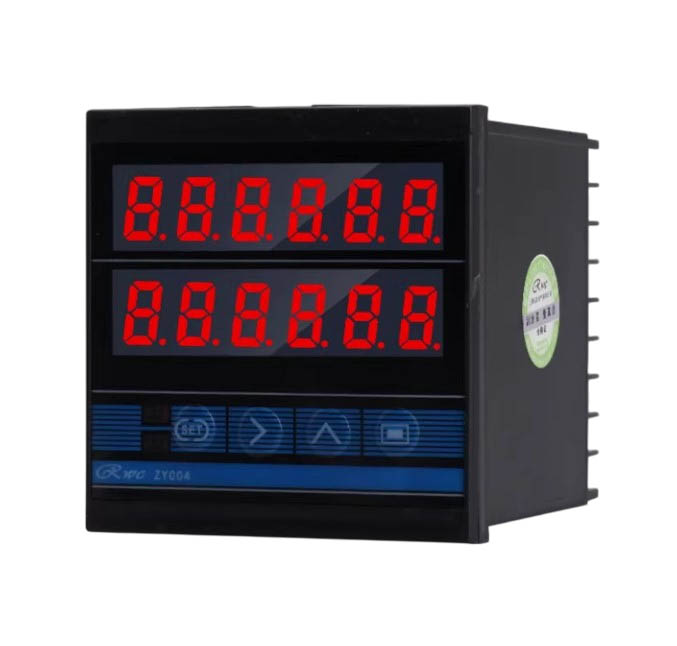

Счетчик импульсов ZYC04 AC220V

Артикул: 15608

2 917 руб.

Наличие: 3 шт

_{В магазине: 3 шт}
_{На складе: 0 шт}_{(Доставка до магазина 1 день)}

шт

Купить

Счетчик ZYC04 AC220V, предназначен для прямого и обратного счета поступающих на счетный вход импульсов и управления исполнительными механизмами

Особенностти ZYC04:

Два входа: один для прямого счета, второй для обратного

Режим двустороннего реверсивного счета: сигнал с двух входов с автоматическим определением направления счета

Возможность реализации разнообразных сценариев работы выходных устройств: одновременный подсчет числа импульсов в одном цикле с общим числом импульсов или количеством циклов

Программируемый множитель позволяет задавать коэффициент пересчета показаний (число от 0,0001 до 99,9900) в любую физическую величину

Выбор количества десятичных знаков после запятой

Сохранение результатов счета и настроек при отключении питания

Технические хврвктеристики:

Индикатор	Два 6-разрядных светодиодных индикатора
Высота символов	10 мм
Диапазон счета	−99 999...999 999
Частота входных импульсов	1...500 Гц
Диапазон значения множителя	0,0001...99,9999
Выход	Базовое исполнение: 2 реле ~5 А, 250 В Опционально возможные исполнения: SSR – управление 2 твердотельными реле =6...24 В, 30 мА (ARC-SSR-...DA и ARC-3SSR-...DA)
Входной сигнал	NPN, «сухой контакт»
Степень пылевлагозащиты	IP42 (со стороны лицевой панели)
Питание	~220 В
Потребляемая мощность	3 ВА
Механическая износостойкость	≥106 циклов
Электрическая износостойкость	≥105 циклов
Время сброса	0,05 с
Время перезапуска при отключении питания	1 с
Условия эксплуатации	−5...+45°С 35...85%RH
Габаритные размеры	72×72×76,5 мм

Размеры:

Схема подключения:

Схема подключения датчиков к счетным входам:

Работа с прибором

Подключите прибор согласно схеме подключения Схема подключения датчика к счетному входу 2 аналогична за исключением того, что его выход подключается на клемму 11.

Индикация:

• В режимах работы реле N0...R на верхнем СД-индикаторе будет отображаться результат счета, на нижнем 2 – уставка J1.

• В режимах Z0, Z1, Z2 на верхнем СД-индикаторе 1 будет отображаться результат счета, на нижнем 2 – общий счет или количество включений реле J1.

Вид счета:

Прибор имеет два счетных входа: вход 1 для прямого счета, вход 2 для обратного.

• Прямой и обратный счет (Y-O): на вход 1 поступают импульсы, увеличивающие значение счетчика, на вход 2 – уменьшающие.

• Двунаправленный реверсивный счет (Y-1): при условии, что на оба входа поступают импульсы, сдвинутые во времени друг относительно друга и имеющие зону перекрытия, прибор автоматически определяет направление счета. Например, два датчика расположены таким образом, что движущийся предмет или человек сначала попадает в зону первого датчика, а потом и второго, после чего выходит из зоны первого датчика и позже из зоны второго. Таким способом можно подсчитать, сколько и в каком направлении переместилось людей или предметов, или сколько витков на катушке было смотано или намотано.

Режим уставок:

Для установки значения уставки J1 нажмите однократно кнопку SET.

На верхнем индикаторе будет отображаться символ J1 , на нижнем – текущее значение уставки. Нажимайте кнопку ► для перемещения между разрядами, кнопку ▲ – для изменения значения разряда. Для перехода к установке значения уставки J2 нажмите SET однократно. На верхнем индикаторе будет отображаться символ J2. Для сохранения подождите 10 с, прибор вернется в режим счета с сохранением значений уставок.

Сброс:.

• В режимах работы реле N0...R (см. п. 2.6 и таблицу режимов работы реле) сброс счета на индикаторе 1 может осуществляться кнопкой  на передней панели или по внешнему сигналу «сухой контакт» (клемма 13, «Сброс»).

• В режимах Z0, Z1, Z2 сброс счета на индикаторе 1 производится аналогично, а сброс общего количества импульсов и числа циклов включения реле на индикаторе 2 – по внешнему сигналу «сухой контакт» (клемма 14, «Общий сброс»,).

• При сбросе реле размыкаются

Выходные реле срабатывают в соответствии с заданной логикой (режим расширенной настройки J1SN и J2SN). При пропадании питания текущий счет сохраняется.

Режим расширенной настройки:

Для входа в режим нажмите и удерживайте кнопку SET в течение 10 с. Для перехода между параметрами и сохранения установленных значений используйте кнопку SET, для настройки параметра используйте кнопки ► и ▲. Для выхода из режима с сохранением значений подождите 10 с, прибор вернется в режим индикации.

Параметр Т1 позволяет задать интервал времени, в течение которого прибор фиксирует наличие импульсов: если в заданный интервал времени на счетные входы поступил хоть один импульс, то счет увеличивается на один, если импульсов не поступало, то счет не увеличивается.
Для корректной работы прибора и правильной настройки счета необходимо задать характеристики входного сигнала – минимальную длительность импульса Т2 и минимальную длительность паузы между импульсами Т3.

Режимы работы выходных реле:
