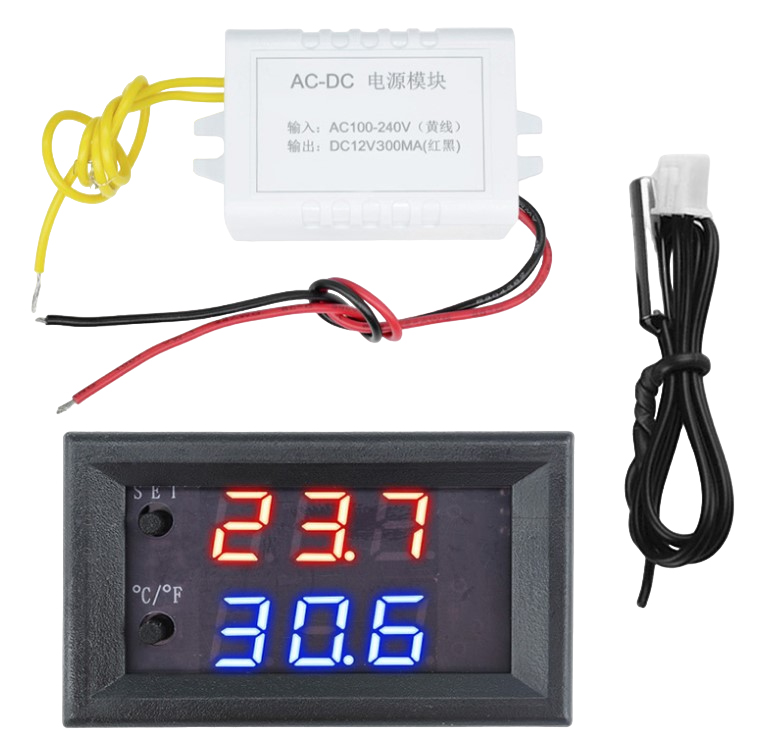

Цифровой терморегулятор XH-W2809 (220V) с датчиком

Цифровой терморегулятор  XH-W2809  — это устройство предназначенное для поддержки температур в заданном диапазоне. Используется в разных системах автоматизации (инкубаторов, теплицах, системах отопления, бойлер и так далее).

Технические характеристики

► Напряжение питания: 110-220 В
► Потребляемая мощность: 35 мА (65 мА при замкнутом реле)
► Максимально переключаемый ток: 5 А
► Максимальное напряжение на контактах: 250 В
► Температурный диапазон: -50 ºС … +110 ºС
► Точность управления: 0.1 ºС
► Гистерезис точность: 0.1 ºС
► Частота обновления: 0.5 с
► Терморезистор: NTC (10К 0.5%, водонепроницаемый)
► Количество реле: 1 шт.
► Влажность: 20 % … 85 %

. Основная настройка (Режим установки температуры)

Это главная функция, которая используется чаще всего.

• Короткое нажатие кнопки SET: На дисплее начнет мигать значение заданной температуры.

• Используйте кнопки «+» (Вверх) и «-» (Вниз), чтобы установить нужное значение (температуру включения/отключения).

• Короткое нажатие кнопки SET для сохранения значения. Если не нажимать ничего в течение нескольких секунд, настройки сохранятся автоматически.

. Расширенное меню (Настройка гистерезиса и датчиков)

Для доступа к инженерному меню обычно используется комбинация: в выключенном состоянии одновременно удерживайте кнопки «+» и «-» более 5 секунд. Параметры могут обозначаться цифрами:

• P0 (Гистерезис / Зона нечувствительности): Значение по умолчанию часто 2°C. Это порог, при котором реле снова включится. Например, если уставка 40°C, а гистерезис 5°C, то нагрев включится при падении до 35°C, чтобы избежать частого щелканья реле.

• P1 (Калибровка / Компенсация): Позволяет вручную скорректировать показания датчика, если он врет. Диапазон обычно от -5 до +5°C.

• P2 (Выбор датчика): Переключение между внутренним (встроенным), внешним или обоими датчиками.

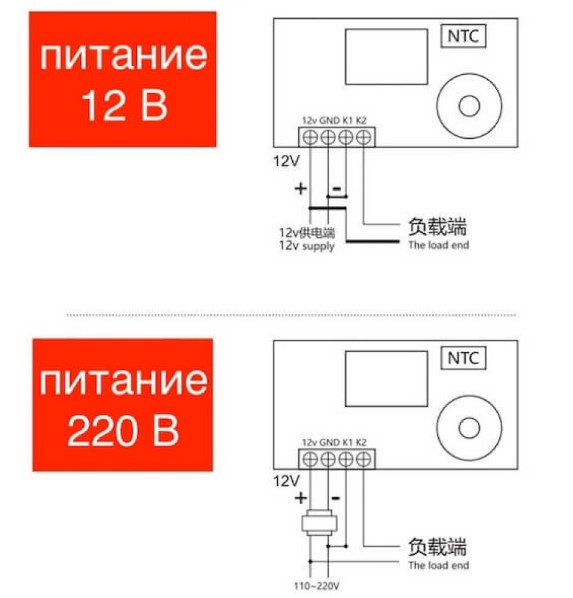

Подключение:
