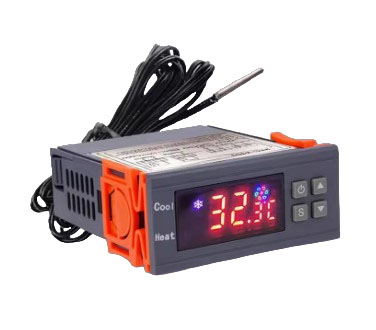

Цифровой терморегулятор STC-3000 220V с датчиком

STC-3000 электронный регулятор температуры является готовым устройством с двумя реле, по одному на охлаждение и обогрев. Одним из преимуществ термостата является наличие калибровки и программирование температуры, получаемой с датчика. Данный терморегулятор может применяться в водонагревателях, морозильных камерах, холодильниках, аквариумах и т.д.

Технические характеристики STC-3000:

Диапазон температур: -50C +99,9C

Гистерезис: 0.3- 10C

Разрешение: 0.1C

Точность: +-1C

Диапазон калибровки датчика температуры: -10C +10C

Программируемая задержка включения/выключения 1 - 10 мин

Напряжение питания: 110 - 220 В

Потребляемая мощность: < 3 Вт

Тип датчика: NTC (длина 1м)

Максимальный ток нагрузки: два реле по 10A / 220V (максимум 1500 Ватт)

Температура окружающей среды: 0C +60C

Размеры: 75 x 34,5 x 85 мм

Схема подключения:

Коды настройки:

Краткая инструкция по эксплуатации терморегулятора STC-3000:

Дисплей отображает два режима работы: нагрев и охлаждение. Четыре кнопки управления: включение/выключение, вход в режим программирования (S) и две стрелки вверх и вниз.

Включение и выключение производится путем удерживания кнопки питания не менее 3 секунд. После первого включения термостат показывает температуру среды в которой находиться датчик.

Для просмотра температуры, на поддержание которой запрограммирован контроллер надо нажать "вверх" (Может задаваться в диапазоне от -50 до 99,9 градуса с точностью до одной десятой. По умолчанию 10,0 С).

Нажатие стрелки "вниз" выводит гистерезис на который настроен контроллер (Может задаваться от 0,3 до 10 градусов с точностью до десятых. В заводских настройках 0,5 градуса).

Для входа в режим программирования нажимаем и удерживаем кнопку S не менее 3 секунд, на дисплее появится F1.

Нажимаем кнопку S и удерживаем. На дисплее отобразится заданная температура. Не отпуская кнопку S стрелками "вверх" или "вниз" задаём требуемую температуру.

Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F2. Нажимаем кнопку S и на дисплее отобразиться заданная дельта температуры. Удерживая кнопку S стрелками "вверх" и "вниз" задаём требуемую дельту.

Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F3. Нажимаем кнопку S и на дисплее отобразится задержка на включение (По умолчанию 3 минуты, диапазон доступных значений от 1 до 10 минут).

Отпускаем кнопку S и нажимаем стрелку "вверх". На дисплее отобразится F4. Здесь можно задать значение калибровки датчика. (Диапазон значений от -10 до +10 с шагом 0,1. По умолчанию значение 0).

Для выхода из режима программирования с сохранением настроек кратковременно нажимаем кнопку включения/выключения.

Если надо выйти не сохраняя настройки, то контроллер сам выйдет в рабочий режим, если не нажимать кнопки в течение 30 секунд.

Если на дисплее отобразилось Er (ошибка), то, нажимаете любую кнопку и держите до перезагрузки контроллера. После этого все настройки сбросятся на заводские.
