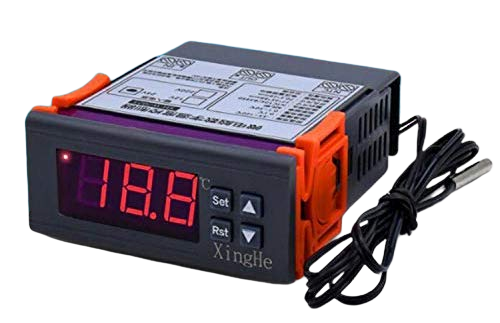

Цифровой терморегулятор ПИД XH-W2023, выход SSR, питание 12-24V

Модель: XH-W2023

Напряжение питания: 12-24 В

Выходное напряжение: равно напряжению питания

Выходной ток: до 10А (прямое подключение нагрузка 12-24В до 10А, или вход твёрдотельного реле)

Диапазон регулирования температуры: от 0 до 110 ° C

Использование среды: 0-50 ° C 85% относительной влажности

Размер : 75 * 35 * 85 мм

Вес нетто продукта: 90 г

Датчик: NTC (B3950/10K)

Настройка.

1. Подключите источник питания 12 В или 24 В к  клемме IN и подключите нагрузку (устройство) к выходной клемме OUT.
2. После включения на экране отображается температура в реальном времени. Нажмите SET один раз, чтобы установить требуемую температуру, нажмите Rst для подтверждения;
3. Длительное нажатие Rst для выключения, состояние машины и настройки автоматически сохраняются;
4. Нажмите кнопку SET в течение 5 секунд, чтобы войти во внутренние настройки функции. (Нажмите + -, чтобы выбрать настройки)

P0  Включение автонастройки ПИД  on/off Заводская: off

P1 Скорость отклика ПИД регулятора 1-3  Заводская: 1

P2 Пропорциональное усиление 0,1-9,99  Заводская: 0,2

P3 Время интегрирования 1-999               Заводская: 200

P4 Время диференцирования 1-999          Заводская: 20

P5 Рабочий период (ШИМ сек) 2-60 S       Заводская: 5

P6 Температура сигнализации -50..120 С. Заводская: off
