Зарядное для Li-Ion аккумуляторов 2S с балансировкой, Type-C

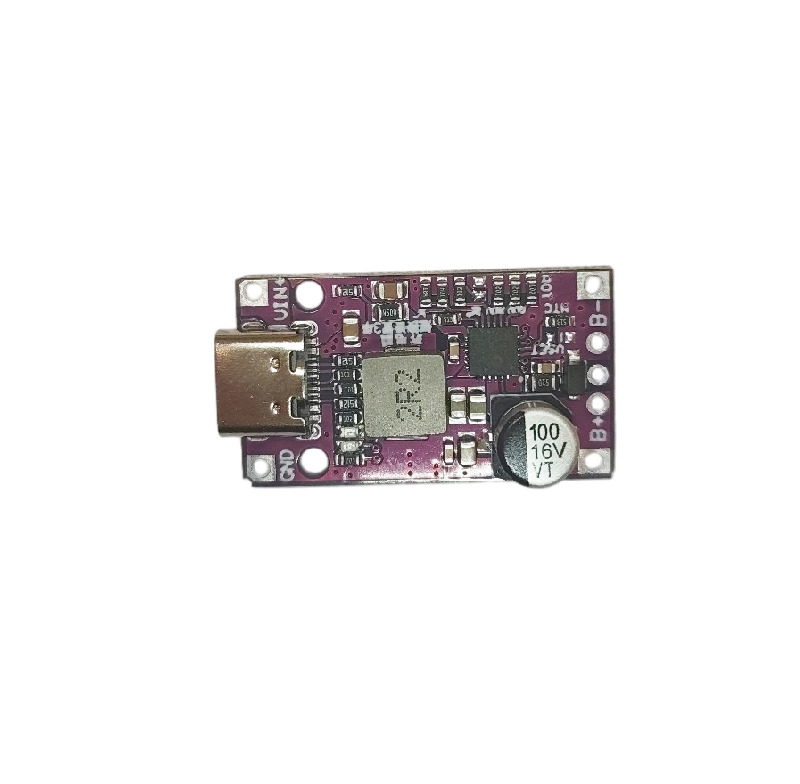

Зарядное для Li-Ion аккумуляторов 2S c балансировкой, Type-C.

Данный модуль представляет собой современное и эффективное решение для быстрой зарядки сборок из двух или трех последовательно соединенных литиевых аккумуляторов (2S, номиналом 7.4В или 3S, номиналом 11.1В). Его ключевое преимущество — поддержка протокола быстрой зарядки Quick Charge (QC), что позволяет при использовании совместимого зарядного устройства значительно сократить время заряда.

Модуль осуществляет синхронное импульсное升压-зарядку (Step-Up) с высоким КПД до 94%, минимизируя потери энергии на нагрев. Для 2S-сборок предусмотрена функция балансировки, которая выравнивает напряжение на обоих аккумуляторах, обеспечивая их равномерный заряд и продлевая общий срок службы батареи.

Техничнеские характеристики:

Руководство по настройке модуля заряда 2S/3S Li-Ion

1. Зарядный ток (Важная информация!)

• Ток по умолчанию:

  • Для 2S сборки: около 1.4 - 1.5 А

  • Для 3S сборки: около 1 А

• Важные нюансы:

  • Фактический ток зависит от текущего напряжения батареи и не превышает максимальную мощность модуля в 15 Вт.

  • Для достижения максимального тока необходим адаптер с поддержкой QC.

  • Рекомендация производителя: Конфигурация по умолчанию является сбалансированной и безопасной. Изменение настроек не поддерживается магазином и осуществляется на ваш страх и риск.

2. Вход питания (Input)

• Вариант А: Порт Type-C

  • При использовании QC-адаптера модуль автоматически повышает входное напряжение для повышения эффективности и скорости заряда.

• Вариант Б: Контактные площадки VIN/GND

  • ВНИМАНИЕ: В этом режиме модуль работает только как повышающий преобразователь (Boost). Напряжение на VIN должно быть ниже общего напряжения батареи (Количество ячеек * 3.7В).

3. Выход и подключение батареи (Output)

• Настройка режима: Режим (2S или 3S) выбирается с помощью перемычки ("短接点") и демонтажа соседнего резистора. По умолчанию, вероятно, установлен режим 2S.

• Балансировка (только для 2S): Для 2S сборки можно подключить среднюю точка к контакту BM. Это медленная балансировка, поэтому рекомендуется использовать аккумуляторы с максимально близкими параметрами.

• Защита: Батарейный отсек обязательно должен быть оснащен своей платой защиты (BMS).

4. Настройка параметров (для продвинутых пользователей)

5. Индикация (LED Indicator)

• Красный светодиод горит: Идет процесс заряда.

• Синий светодиод горит: Заряд завершен.

• Синий светодиод мигает: Обнаружена ошибка. Необходимо проверить напряжение батареи на соответствие допустимому диапазону.

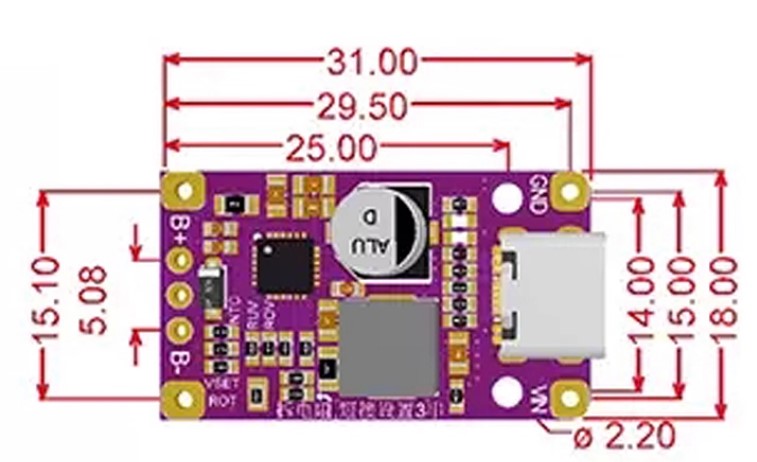

Размеры:
