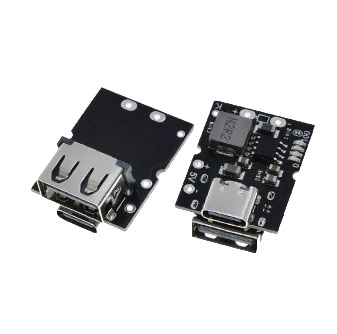

Зарядное с защитой для Li-Ion аккумуляторов на чипе SM5308 Type-C

Зарядное с защитой для Li-Ion аккумуляторов на чипе SM5308 Type-C

Принцип работы и характеристики модуля

Если потребляемый ток снижается ниже 50 мА, модуль автоматически обесточивает выход. Управление питанием выполняется через внешнюю кнопку, подключенную между точкой K и минусовым контактом: одно короткое нажатие активирует индикатор и подает 5 В на выход, а двойной клик полностью отключает питание и дисплей.

Алгоритм зарядки

При сильном разряде аккумулятора (ниже 2,8 В) модуль начинает восстановление с безопасного предзаряда током 180 мА. Процесс зарядки автоматически завершается, когда батарея достигает целевого напряжения, а ток снижается до 100 мА. Если же напряжение на аккумуляторе просядет ниже 4,1 В, цикл заряда возобновится автоматически.

Особенности и настройка

Модуль поддерживает сквозную зарядку, позволяя одновременно питать внешнее устройство и заряжать саму батарею. Для установки стандартного разъема USB-A на обратной стороне платы предусмотрена площадка под ручную пайку.

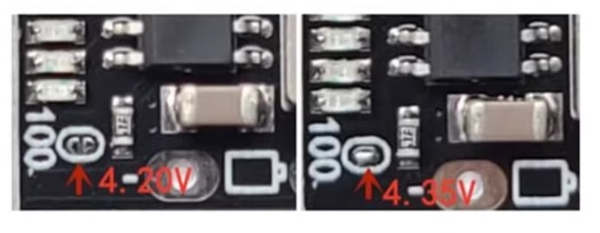

Плата совместима с аккумуляторами на 4,2 В и 4,3 В. Нужный режим задается перемычкой на специальной контактной площадке. Важно: любые работы по перепайке перемычки выполняйте только при полном отключении питания.

Характеристики:

Выходное напряжение 5 - 5,5 V

Зарядное напряжение 4,2\4,35 ± 5%

Выходной ток до 2,4А ± 5%

Высокий КПД даже при низком заряде аккмулятора - 92,5% при 3,6V аккумуляторе 5V2A на выходе

Защита аккумулятора от переразряда\ перезаряда

Возможность установки аккумуляторов номинальным напряжением 4,35V

Маленький ток запуска: при потреблении 50мА модуль включиться

Высококачественная микросхема

Отдельный выход для подключения проводов на 5V

Разъем Type-С.
